motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba

motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba

  • motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba
  • motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba
  • motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba
  • motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba
motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba
Datos del producto:
Lugar de origen: Jiangsu, China (continente)
Nombre de la marca: Jkongmotor
Certificación: CE, ROHS,ISO9001,REACH
Número de modelo: JK42BLS02-X057IE
Pago y Envío Términos:
Cantidad de orden mínima: 10pcs
Precio: US$25-$30.00
Detalles de empaquetado: con el cartón de la exportación. cantidad grande con la plataforma
Tiempo de entrega: Para las muestras, 7-15 días/para el lote, 15-25days
Condiciones de pago: T/T, PayPal, Western Union, L/C
Capacidad de la fuente: 100000pcs/month
Contacto
Descripción detallada del producto
nombre: MOTOR integrado de la impulsión BLDC Llevar a cabo el esfuerzo de torsión: los 0.127N.m
Longitud corporal: 78m m Número de fase: 3PHASE
Número de polos: 8 Voltaje clasificado: 24V
Velocidad clasificada: 3000rpm Poder clasificado: 40W
Actual: 3.3A Clase del aislamiento: B
Cuota de producción: 10 piezas
Alta luz:

motor sin cepillo de 24V DC

,

Motor sin cepillo de DC del cortador de hierba

,

Motor sin cepillo de DC de la maquinaria del jardín

Motor de corriente continua sin escobillas de 24 V con controlador integrado para cortadoras de césped y maquinaria de jardinería



Jkongmotor 42 mm Motor dc sin escobillas con controlador integrado 25W a 105W Motor BLDC integrado con control de velocidad PWM o VSP







1.Especificación del motor de corriente continua sin escobillas:



Modelo J.K.Los requisitos de seguridad de los equipos de ensayo deberán cumplirse en todos los casos.
Válvula de tensión 24 V
Torque de trabajo 0.7 N.m.
Velocidad Las demás partidas
En la actualidad 6.3A
El poder 400w
longitud del cuerpo 84.5 mm
El tipo motor Bldc con sensor de Hall



Serie de productos Los polacos no. Voltagem nominal Velocidad nominal Torque nominal Potencia nominal Duración del motor
Motor BLDC de 42 mm 8 24 V Cuatro o cuatro cilindros 0.0625 ~ 0.25N.m. 26 ~ 105w 41 ~ 100 mm
Motor BLDC de 57 mm 4 36 V Cuatro o cuatro cilindros 0.055 ~ 0.44N.m. 23 ~ 184w 37 ~ 107 mm
Motor BLDC de 60 mm 8 48 V Las demás partidas 0.3 ~ 1.2 N.m. 94 ~ 377w 78 ~ 120 mm
Motor BLDC de 80 mm 4 48 V Las demás partidas 0.35 ~ 1.4 N.m. 110 ~ 440w 78 ~ 138 mm
Motor BLDC de 86 mm 8 48 V Las demás partidas 0.35 ~ 2.1 N.m. 110 ~ 660w 71 ~ 138,5 mm
Motor BLDC de 110 mm 8 Las demás: Las demás partidas 1.65 ~ 6.6 N.m. 518 ~ 2073w 83 ~ 173 mm
Motor BLDC de 130 mm 10 Las demás: Las demás partidas 2.39 ~ 11.94N.m. 750 ~ 2500w 115 ~ 190 mm
Por lo que se refiere a los productos representativos, los productos de pedido especial pueden fabricarse de acuerdo con la solicitud del cliente.

el mtor
2.Especificación eléctrica del motor Bldc:


    Modelo
Especificación Unidad No obstante lo dispuesto en el apartado 1, el número de la partida 1 se sustituye por el siguiente: No obstante lo dispuesto en el apartado 1, el número de la partida 2 se sustituye por el siguiente: No obstante lo dispuesto en el apartado 1, el número de registro de los vehículos no podrá exceder el número de registro de los vehículos. No obstante lo dispuesto en el apartado 1, el número de registro de los vehículos no podrá exceder el número de registro de los vehículos.
Número de fases Fase 3
Un hombre de Polonia. Polos 8
Voltagem nominal VDC 24
Velocidad nominal Rpm y velocidad 4000 3000
Torque nominal N.m. 0.0625 0.125 0.185 0.25
Corriente nominal Amperios 1.8 3.3 4.8 6.3
Potencia nominal No 26 52.5 77.5 105
Torque máximo N.m. 0.19 0.38 0.56 0.75
Corriente máxima Amperios 5.4 10.6 15.5 20
F.M.E. trasero V/Krpm 4.1 4.2 4.3 4.3
Constante de par N.m.A. 0.039 0.04 0.041 0.041
Inercia del rotor G.cm2 24 48 72 96
Duración del cuerpo En el caso de los 41 61 81 100
Peso En kilos 0.3 0.45 0.65 0.8
Sensor de la misma ¿ Qué pasa?
Duración del controlador 22 mm

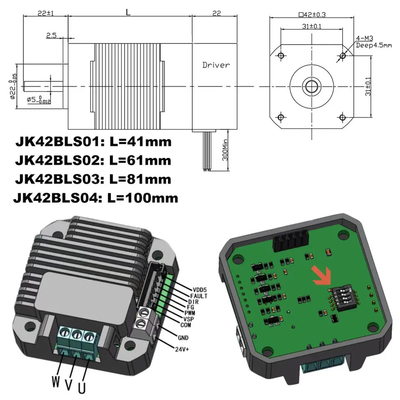

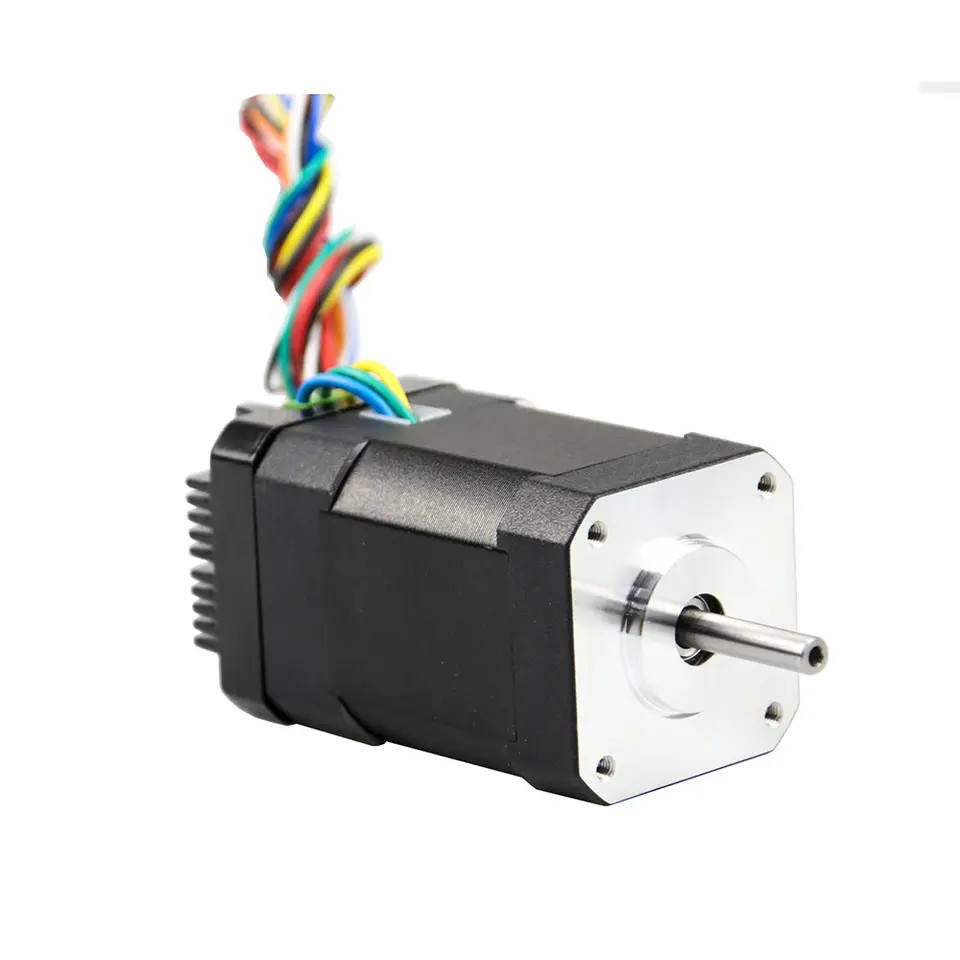

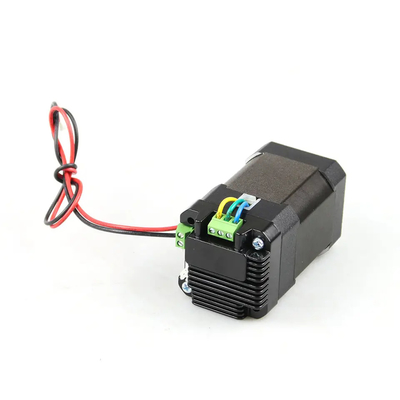

3Foto del conductor integrado bldc motor

motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba 0
motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba 1

motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba 2

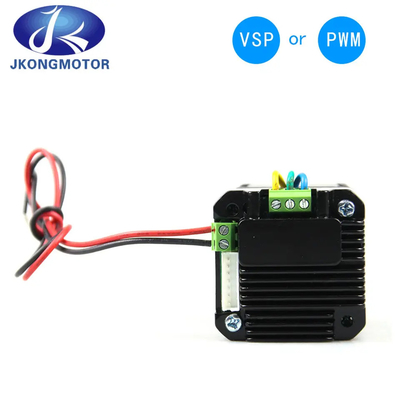

1) VSP

En primer lugar, apague el interruptor SW3 en OFF. El puerto VSP del conductor está conectado al terminal positivo de la señal, y el puerto COM está conectado al terminal negativo de la señal.El rango de voltaje de señal requerido es de 0~10V.

Relación entre el voltaje de la señal analógica y la velocidad del motor (bucle abierto sin carga).Relación entre el voltaje de la señal analógica y la velocidad del motor (circuito cerrado sin carga)

Nota: Si la tensión de la señal analógica es ≥ 0,7 V, el motor arranca.Voltado de la señal analógica ≤ 0,4 V, el motor se detiene.


2) PWM

En primer lugar, gire el interruptor DIP SW3 a ON. El puerto PWM de la unidad está conectado al terminal de señal positiva y el puerto COM está conectado al terminal de señal negativa.La señal PWM requiere una amplitud de 5V y una frecuencia de 1KHz.

Relación entre el ciclo de trabajo y la velocidad del motor (circuito abierto sin carga);Relación entre el ciclo de trabajo y la velocidad del motor (ciclo cerrado sin carga)

Nota: Ciclo de trabajo PWM ≥ 7%, arranca el motor; ciclo de trabajo PWM ≤ 4%, se detiene el motor.

motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba 3

motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba 4
4- Equipo de producción:

motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba 5

5Proceso de producción:
motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba 6

motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba 7

motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba 8

motor sin cepillo de 24v DC con el regulador integrado para la maquinaria del cortador y del jardín de hierba 9
