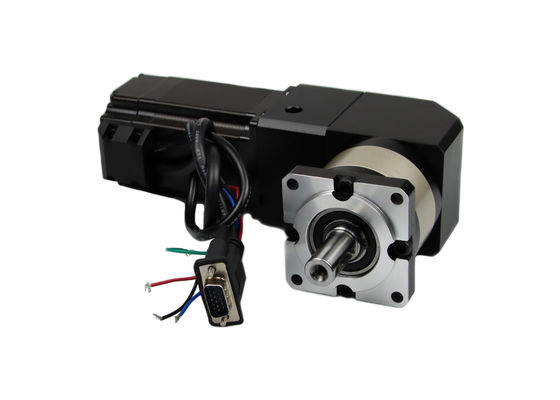

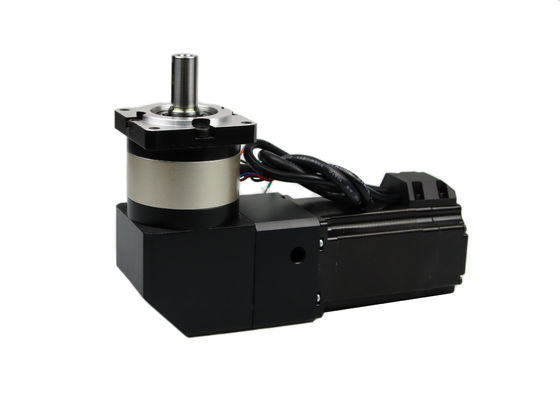

Nema23 18kg. El cm 4.2A adaptó el motor del CNC Stepepr con el 1:3 WPLF60 caja de cambios del ángulo de 90 grados

Nema23 18kg.cm 4.2A adaptó el motor del stepepr del CNC con el 1:3 WPLF60 caja de cambios del ángulo de 90 grados

especificación 1.Genaral de motores de pasos:

• Subida de la temperatura: debajo del ℃ 80
• Temperatura ambiente: -20 ℃ ~ + ℃ 50
• Resistencia de aislamiento: 100MΩ mínimo, 500VDC
• Fuerza dieléctrica: 500VAC para 1 minuto
• Liquidación radial del eje: 0,02 máximo (aceleración 450)
• Liquidación axial del eje: 0.08Max. (aceleración 450)
• Fuerza radial máxima: 28N (20m m del reborde)
• Fuerza axial máxima: 10N

• Ángulo del paso (grados): 1,8 grados
• Fase: 2
• Tipo: Híbrido
• Number modelo: NEMA23
• Modelo: JK57HS76-4204BFED-0.35M+WPLF60
• Llevar a cabo el esfuerzo de torsión: 18kg.cm;
• Actual/fase: 14.2A
• Longitud del motor: 76m m
• Longitud del codificador: 20m m
• Diámetro del eje: 8m m
• longitud del eje: 21m m
• tamaño: Aproximadamente 57x57x76m m


especificación 2.Electrical del motor de paso Nema23:

Modelo no.	Ángulo del paso	Longitud del motor	Actual /Phase	Resistencia /Phase	Inductancia /Phase	Llevar a cabo el esfuerzo de torsión	# de ventajas	Esfuerzo de torsión de la muesca	inercia del rotor del 转	Masa
	(°)	(L) milímetro		Ω	Mh	N.m	No.	g.cm	g.cm	Kilogramo
JK57HS41-1006	1,8	41	1	7,1	8	0,48	6	250	150	0,47
JK57HS41-2008	1,8	41	2	1,4	1,4	0,39	8	250	150	0,47
JK57HS41-2804	1,8	41	2,8	0,7	1,4	0,55	4	250	150	0,47
JK57HS51-1006	1,8	51	1	6,6	8,2	0,72	6	300	230	0,59
JK57HS51-2008	1,8	51	2	1,8	2,7	0,9	8	300	230	0,59
JK57HS51-2804	1,8	51	2,8	0,83	2,2	1,01	4	300	230	0,59
JK57HS56-2006	1,8	56	2	1,8	2,5	0,9	6	350	280	0,68
JK57HS56-2108	1,8	56	2,1	1,8	2,5	1	8	350	280	0,68
JK57HS56-2804	1,8	56	2,8	0,9	2,5	1,2	4	350	280	0,68
JK57HS64-2804	1,8	64	2,8	0,8	2,3	1	4	400	300	0,75
JK57HS76-2804	1,8	76	2,8	1,1	3,6	1,89	4	600	440	1,1
JK57HS76-3006	1,8	76	3	1	1,6	1,35	6	600	440	1,1
JK57HS76-3008	1,8	76	3	1	1,8	1,5	8	600	440	1,1
JK57HS82-3004	1,8	82	3	1,2	4	2,1	4	1000	600	1,2
JK57HS82-4008	1,8	82	4	0,8	1,8	2	8	1000	600	1,2
JK57HS82-4204	1,8	82	4,2	0,7	2,5	2,2	4	1000	600	1,2
JK57HS100-4204	1,8	100	4,2	0,75	3	3	4	1100	700	1,3
JK57HS112-3004	1,8	112	3	1,6	7,5	3	4	1200	800	1,4
JK57HS112-4204	1,8	112	4,2	0,9	3,8	3,1	4	1200	800	1,4

Producimos el ratio de la caja de cambios incluimos 1:3,1: 10.

3.Drawing del motor de pasos híbrido JK57HS76 con la caja de cambios del ángulo del drgree 90:


equipo 4.Produce:



proceso 5.Production:

6.Advantages del motor de pasos del híbrido 57m m

El motor es simple en la construcción, confiable.
En la condición de la parada, el motor tiene esfuerzo de torsión completo.
Los motores son menos costosos.
Requieren poco mantenimiento.
El motor de pasos tiene una respuesta excelente y exacta el comenzar, de la detención y de la inversión.

   7.Applications del motor eléctrico de Nema23/57mm:

Pues el motor de pasos es de control digital usando un pulso de entrada, son convenientes para el uso con los sistemas controlados por ordenador.
Se utilizan en el control numérico de máquinas-herramientas.
Utilizado en bobinadores, impulsiones de disco blando, impresoras y relojes eléctricos.
El motor de pasos también utiliza en trazador X-Y y robótica.
Tiene uso amplio en industrias textiles y fabricaciones del circuito integrado.
Los otros usos del motor de pasos están en las naves espaciales lanzadas para las exploraciones científicas de los planetas etc.
Estos motores también encuentran una variedad de usos comerciales, médicos y militares y también utilizado en la producción de películas de la ciencia ficción.
Los motores de pasos de microvatios se utilizan en los relojes.
En la máquina-herramienta, los motores de pasos con grados de varios diez de kilovatios se utilizan.
