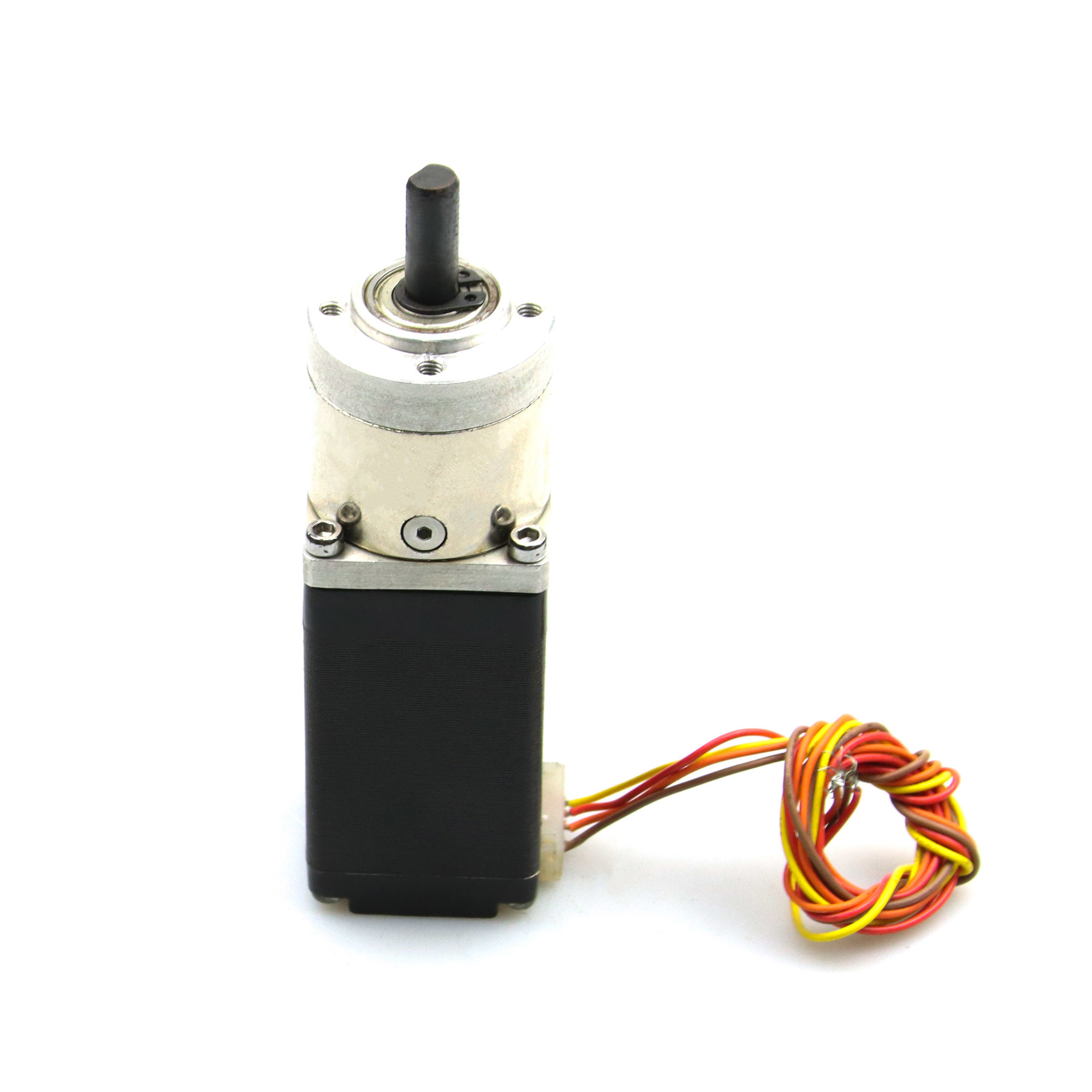

La tenencia de Nema11 28HSP el 1200g.Cm aprieta el motor de pasos miniatura con la caja de cambios

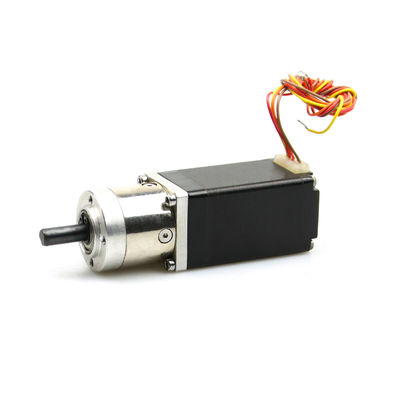

Nema11 mini 28HSP adaptado 1200g.cm que lleva a cabo el esfuerzo de torsión con el motor de pasos de la caja de cambios planetaria

Los motores de pasos se saben para sus capacidades de colocación exactas y alta entrega del esfuerzo de torsión a las velocidades bajas, pero requieren el apresto cuidadoso asegurar a los partidos del motor los parámetros de la carga y del uso, para minimizar la posibilidad de pasos o del atasco perdidos del motor. El adición de una caja de cambios a un sistema del motor de pasos puede mejorar el funcionamiento del motor disminuyendo el ratio de la inercia del carga-a-motor, aumentando el esfuerzo de torsión a la carga, y la reducción de oscilaciones del motor.


especificación 1.Genaral de motores de pasos:

• Ángulo del paso (grados): 1,8 grados
• Fase: 2
• Tipo: Híbrido
• Number modelo: NEMA11
• Modelo: JK28HS51-0674PG5.18
• Llevar a cabo el esfuerzo de torsión: el 1200g.cm
• Actual/fase: 0.67A
• Longitud del motor: 51m m
• Diámetro del árbol: 6m m
• Subida de la temperatura: debajo del ℃ 80
• Temperatura ambiente: -20 ℃ ~ + ℃ 50
• Resistencia de aislamiento: 100MΩ mínimo, 500VDC
• Fuerza dieléctrica: 500VAC para 1 minuto
• Liquidación radial del eje: 0,02 máximo (aceleración 450)
• Liquidación axial del eje: 0.08Max. (aceleración 450)
• Fuerza radial máxima: 28N (20m m del reborde)
• Fuerza axial máxima: 10N
• tamaño: Aproximadamente 28x28x51m m


especificación 2.Electrical del moror de pasos Nema11

Modelo no.	Ángulo del paso	Longitud del motor	Actual /Phase	Resistencia /Phase	Inductancia /Phase	Llevar a cabo el esfuerzo de torsión	# de ventajas	Inercia del rotor	Motor Peso
	(°)	(L) milímetro		Ω	Mh	g.cm	No.	g.cm	Kilogramo
JK28HS32-0674PG5.18	1,8	32	0,67	5,6	3,4	600	4	9	0,11
JK28HS45-0674PG51	1,8	45	0,67	6,8	4,9	950	4	12	0,14
JK28HS51-0674PG71	1,8	51	0,67	9,2	7,2	1200	4	18	0,2

3.Drawing del motor de paso JK28HS51 con el codificador:


equipo 4.Produce:



proceso 5.Production:

6.Advantages del motor de pasos híbrido

El motor es simple en la construcción, confiable.
En la condición de la parada, el motor tiene esfuerzo de torsión completo.
Los motores son menos costosos.
Requieren poco mantenimiento.
El motor de pasos tiene una respuesta excelente y exacta el comenzar, de la detención y de la inversión.
