| Lugar de origen: | Jiangsu, China (continente) |
| Nombre de la marca: | Jkongmotor |
| Certificación: | CE, ROHS,ISO9001 |
| Número de modelo: | JK 80BLS |
| Cantidad de orden mínima: | 3-10PCS |
|---|---|
| Precio: | US$19~US$48 |
| Detalles de empaquetado: | con el cartón de la exportación. cantidad grande con la plataforma |
| Tiempo de entrega: | Para las muestras, 7-15 días/para el lote, 15-25days |
| Condiciones de pago: | T/T, PayPal, Western Union, L/C |
| Capacidad de la fuente: | 100000pcs/month |
| Eje: | Solo | Postes: | 8 |
|---|---|---|---|
| voltaje clasificado: | 48V | Velocidad clasificada: | 3000RPM |
| Poder clasificado: | 110W - 440W | Esfuerzo de torsión clasificado: | 0.35N.m - el 1.4N.m |
| Corriente clasificada: | 3A - 10.5A | Longitud del motor: | 78m m - 138m m |

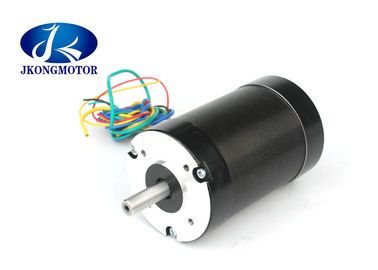

motor sin cepillo redondo 48V 310V 3000RPM de 80m m DC con el ángulo eléctrico 120Degree
1. Descripción del motor eléctrico sin cepillo de la C.C.:
Voltaje clasificado: 48V - 310V
Velocidad clasificada: 1000RPM - 4000RPM
2. Especificación de Genaral del motor sin cepillo redondo de la C.C. de 80m m
| Artículo | Especificación |
| Tipo de enrrollamiento | Estrella |
| Ángulo de effecto hall | ángulo eléctrico de 120 grados |
| El eje corre hacia fuera | 0.025m m |
| Juego radial | 0.02mm@450g |
| Juego de extremo | 0.08mm@450g |
| Fuerza de Max.radial | forma de 115N @20mm el reborde |
| Fuerza de Max.axial | 45N |
| Clase del aislamiento | Clase B |
| Fuerza dieléctrica | 500VDC para un minuto |
| Resistencia de aislamiento | 100MΩ mínimo, 500VDC |
3. Especificación eléctrica del motor eléctrico sin cepillo de la C.C. de 80m m:
| Modelo | |||||
| Especificación | Unidad | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
| Número de fase | Fase | 3 | |||
| Número de postes | Postes | 8 | |||
| Voltaje clasificado | VDC | 48 | |||
| Velocidad clasificada | RPM | 3000 | |||
| Esfuerzo de torsión clasificado | N.m | 0,35 | 0,7 | 1,05 | 1,4 |
| Corriente clasificada | Amperios | 3 | 5,5 | 8 | 10,5 |
| Poder clasificado | W | 110 | 220 | 330 | 440 |
| Esfuerzo de torsión máximo | N.m | 1,05 | 2,1 | 3,15 | 4,2 |
| Corriente máxima | Amperios | 9 | 16,5 | 24 | 31,5 |
| Parte posterior E.M.F | V/Krpm | 13,5 | 13,3 | 13,1 | 13 |
| Constante del esfuerzo de torsión | N.m/A | 0,13 | 0,127 | 0,126 | 0,124 |
| Inercia del rotor | g.c㎡ | 210 | 420 | 630 | 840 |
| Longitud corporal | milímetro | 78 | 98 | 118 | 138 |
| Peso | Kilogramo | 1,4 | 2 | 2,6 | 3,2 |
| Sensor | Honeywell | ||||
| Clase del aislamiento | B | ||||
| Grado de protección | IP30 | ||||
| Temperatura de almacenamiento | -25~+70℃ | ||||
| Temperatura de funcionamiento | -15~+50℃ | ||||
| Humedad de trabajo | derecho del 85% o debajo del 85% (no condensación) | ||||
| Ambiente de trabajo | al aire libre (ninguna luz del sol directa), gas anticorrosivo, Gas no inflamable, ninguna niebla del aceite, ningún polvo |
||||
| Altitud | el 1000m o debajo el 1000m | ||||
Hacer juego el conductor del motor de BLDC: JKBLD300 JKBLD750
4. Dimensiones del MOTOR redondo del bldc de 80m m: (Unit=mm)
5.Advantages de los motores de BLDC
Un motor de BLDC con tres bobinas en el estator tendrá seis alambres eléctricos (dos a cada bobina) que extienden de estas bobinas. En la mayoría de las puestas en práctica tres de estos alambres serán conectados internamente, con los tres alambres restantes extendiendo del cuerpo del motor (en contraste con los dos alambres el extender del motor cepillado describió anterior). La conexión en la caja del motor de BLDC es más complicada que simplemente conectando los terminales positivos y negativos de la célula del poder; miraremos más de cerca cómo estos motores trabajar en la segunda sesión de esta serie. Abajo, concluimos mirando las ventajas por de los motores de BLDC.
Una ventaja grande es eficacia, como estos motores puede controlar continuamente en la fuerza rotatoria máxima (esfuerzo de torsión). Los motores cepillados, en cambio, alcanzan el esfuerzo de torsión máximo en solamente ciertos puntos en la rotación. Para que un motor cepillado entregue el mismo esfuerzo de torsión que un modelo sin cepillo, necesitaría utilizar imanes más grandes. Esta es la razón por la cual incluso los pequeños motores de BLDC pueden entregar considerable poder.
El segundo ventaja-relacionado grande a primero-es controlabilidad. Los motores de BLDC se pueden controlar, usando mecanismos de reacción, a la entrega exacto el esfuerzo de torsión y la velocidad de rotación deseados. El control de la precisión a su vez reduce el consumo de energía y la generación de calor, y-en casos donde están batería los motores - accionada — alarga la vida de batería.
Los motores de BLDC también ofrecen la alta durabilidad y la generación de ruido eléctrica baja, gracias a la falta de cepillos. Con los motores cepillados, los cepillos y el conmutador agotan como resultado de contacto móvil continuo, y también producen las chispas donde se hace el contacto. El ruido eléctrico, particularmente, es el resultado de las chispas fuertes que tienden a ocurrir en las áreas adonde los cepillos pasan sobre los huecos en el conmutador. Esta es la razón por la cual los motores de BLDC a menudo se consideran preferibles en usos donde está importante evitar ruido eléctrico.
6. Usos del motor sin cepillo de la C.C.:
Nuestros productos son ampliamente utilizados adentro
