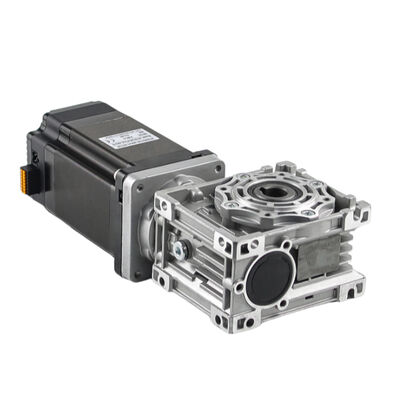

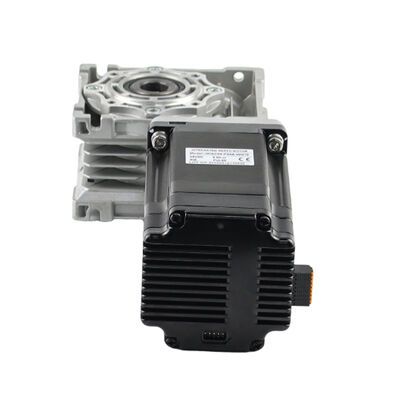

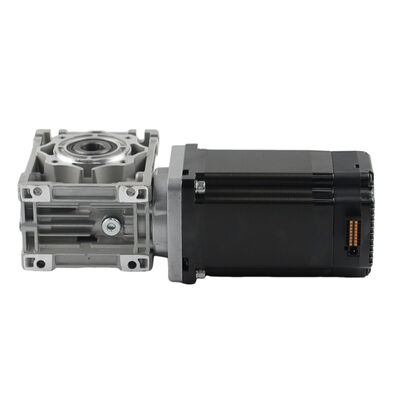

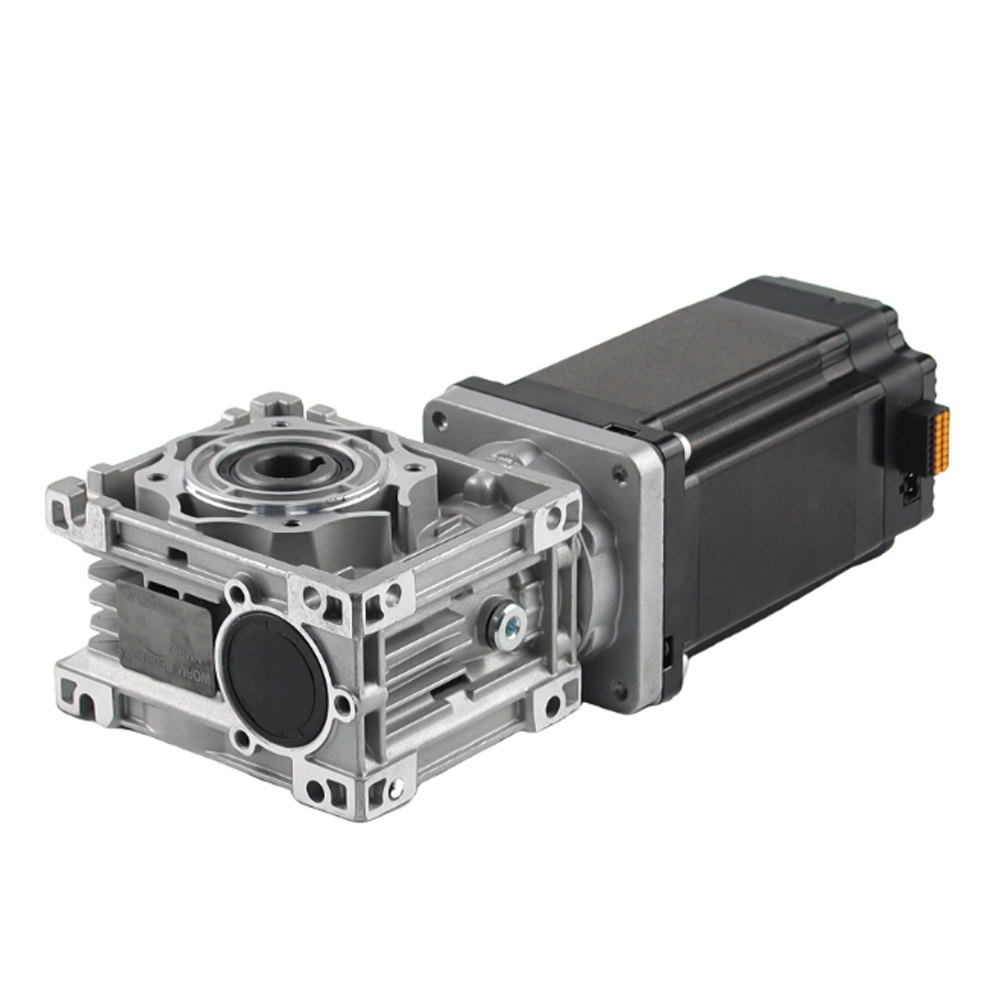

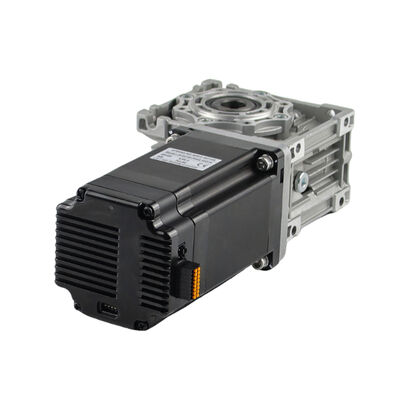

Jkongmotor Motor paso a paso integrado de 28 mm 42 mm 57 mm 60 mm 86 mm Tipo de pulso/Bucle cerrado/abierto Motor paso a paso junto con el controlador
Descripción del producto:
Un motor con un controlador o un driver, y un codificador, es un motor integrado. Los motores integrados ahorran cableado entre el motor, el controlador y el armario de control. Al minimizar la complejidad de la máquina y los esfuerzos de instalación, se reduce el coste general del sistema.
Características del servomotor de CC integrado
1. Compacto: Diseño integrado del motor de accionamiento integrado Fácil instalación, tamaño reducido y cableado sencillo.
2. Múltiples modos de control de movimiento: Admite el protocolo estándar CiA402, incluyendo el modo de posición relativa, el modo de posición absoluta,Modo de velocidad, modo de par y modo de regresión al origen.
3. Bajo consumo de energía: Adopta MOS de baja resistencia interna para asegurar el rendimiento del motor Excelente utilización del par al tiempo quereduce el consumo de energía del motor y la generación de calor, extendiendo eficazmente la vida útil del
motor.
4. Modo de control: Admite pulso/RS485/CANopen.
5. Función de velocidad de posición de múltiples segmentos: Con función de posición de múltiples segmentos y función de velocidad de múltiples segmentos.
6. Seguro y fiable: Driver incorporado en su lugar y señal de salida de alarma Conveniente para la detección y el control de la computadora superior incorporados Múltiples funciones de alarma como sobre diferencial, sobretensión y sobretemperatura Puede asegurar el funcionamiento seguro deequipos de procesamiento.
Reglas de nomenclatura del servomotor de CC integrado de baja tensión
| ① Nombre |
JK: Changzhou Jkongmotor |
⑥ Freno (Opcional) |
B1: Freno de 24V |
| ② Serie de motores paso a paso integrados |
ISP: Tipo impermeable |
B2: Freno de 48V |
| ISC: Tipo de enchufe |
⑦ Tipo de eje |
Ninguno: Eje de salida estándar |
| ③ Marco del motor |
28=28mm |
01: Eje de salida especial |
| 42=42mm |
⑧ Tipo de cable conductor |
Y: Carcasa de crimpado |
| 57=57mm |
H: Enchufe de aviación |
| 60=60mm |
M: Prensaestopas PG |
| 86=86mm |
⑨ Número de cables conductores |
Carcasa de crimpado: 3=Fuente de alimentación + comunicación + E/S |
| ③ Tipo de control |
P: Pulso |
Carcasa de crimpado: 4=Fuente de alimentación + 2 x comunicación + E/S |
| R: RS485 |
Enchufe de aviación: 2=Fuente de alimentación + comunicación |
| C: CANopen |
Enchufe de aviación: 4=Fuente de alimentación + 2 x comunicación + E/S |
| ④ Longitud del motor |
0,3 m / 1 m / Personalizado |
Prensaestopas PG: 2=Fuente de alimentación + comunicación |
| ⑤ Tipo de codificador |
A1: Codificador absoluto de giro único de 17 bits |
Prensaestopas PG: 4=Fuente de alimentación + 2 x comunicación + E/S |
| A2: Codificador absoluto multigiro de 17 bits |
⑩Caja de cambios (Opcional) |
G: Caja de cambios planetaria |
| A3: Codificador absoluto de giro único de 15 bits |
RG: Caja de cambios planetaria en ángulo recto |
| A4: Codificador absoluto multigiro de 15 bits |
WG: Caja de cambios de tornillo sin fin |
| ⑪Relación de transmisión del reductor |
03-1:3; 05-1:5; 10-1:10; 20-1:20... |
Jkongmotor tiene una amplia gama de líneas de producción de micromotores en la industria, incluyendo motores paso a paso, servomotores de CC, motores de CA, motores sin escobillas, motores de engranajes planetarios, cajas de engranajes planetarios, etc. A través de la innovación técnica y la personalización, le ayudamos a crear sistemas de aplicación sobresalientes y proporcionamos soluciones flexibles para diversas situaciones de automatización industrial.
Características:
1. Adopción de un nuevo núcleo M4+ de 32 bits con una frecuencia principal de 120M o 240M
2. Características de par estables de bajas a altas velocidades, con alta velocidad y precisión
3. Equipado con interfaz de resistencia de freno para evitar daños en el sistema de frenado electromecánico
4. Amplio rango de velocidad, bajo aumento de temperatura y alta eficiencia
5. Motor y accionamiento integrados, tamaño compacto, cableado sencillo y accionamiento Buena compatibilidad con el motor
6. Equipado con funciones de protección contra sobrecorriente, sobretensión, sobretemperatura y sobre diferencial
7. Configure un codificador absoluto de giro único de 17 bits
Método de comunicación:
1. Tipo de pulso
2. Tipo de red RS485 MOdbus RTU
3. Tipo de red CANopen
Nivel de protección:
Tipo impermeable: IP30, IP54, IP65, opcional
Uso:
Equipos médicos, transporte logístico, automatización industrial, maquinaria textil, láser, dibujo, chino tradicional
industria de ingredientes medicinales, etc.
ISC28 Serie Nema 11 28mm Pulso RS485 CANopen Servomotor paso a paso integrado:
| Serie |
Serie V2 |
Método de control (opcional) |
Ángulo de paso |
Corriente de fase |
Resistencia de fase |
Inductancia de fase |
Par nominal |
Longitud del cuerpo |
Peso |
Clase de aislamiento |
Codificador integrado |
| (°) |
(A) |
(Ω) |
(mH) |
(N.m) |
(mm) |
(Kg) |
/ |
/ |
| ISC28-0.065Nm |
JKISC28-P1A3 |
Pulso |
1.8 |
1 |
2.8 |
1.8 |
0.065 |
48.1 |
0.13 |
B |
1000ppr /17bit /15bit |
| JKISC28-R1A3 |
RS485 |
| JKISC28-C1A3 |
CANopen |
| ISC28-0.095Nm |
JKISC28-P2A3 |
Pulso |
1.8 |
0.67 |
6.8 |
5.5 |
0.095 |
61 |
0.17 |
B |
1000ppr /17bit /15bit |
| JKISC28-R2A3 |
RS485 |
| JKISC28-C2A3 |
CANopen |
| ISC28-0.12Nm |
JKISC28-P3A3 |
Pulso |
1.8 |
0.67 |
8.8 |
8 |
0.12 |
67 |
0.22 |
B |
1000ppr /17bit /15bit |
| JKISC28-R3A3 |
RS485 |
| JKISC28-C3A3 |
CANopen |
ISC42 Serie Nema 17 42mm Pulso RS485 CANopen Servomotor paso a paso integrado:
| Serie |
Serie V1 |
Serie V2 |
Método de control (opcional) |
Ángulo de paso |
Corriente de fase |
Resistencia de fase |
Inductancia de fase |
Par nominal |
Longitud del cuerpo |
Peso |
Clase de aislamiento |
Codificador integrado |
| (°) |
(A) |
(Ω) |
(mH) |
(N.m) |
(mm) |
(Kg) |
/ |
/ |
| ISC42-0.26Nm |
JKISS42-P01A |
JKISC42-P1A3 |
Pulso |
1.8 |
1.33 |
1.8 |
2.5 |
0.26 |
55.4 |
0.28 |
B |
1000ppr /17bit /15bit |
| JKISS42-R01A |
JKISC42-R1A3 |
RS485 |
| JKISS42-C01A |
JKISC42-C1A3 |
CANopen |
| ISC42-0.42Nm |
JKISS42-P02A |
JKISC42-P2A3 |
Pulso |
1.8 |
1.7 |
1.2 |
2.8 |
0.42 |
61.1 |
0.34 |
B |
1000ppr /17bit /15bit |
| JKISS42-R02A |
JKISC42-R2A3 |
RS485 |
| JKISS42-C02A |
JKISC42-C2A3 |
CANopen |
| ISC42-0.5Nm |
JKISS42-P03A |
JKISC42-P3A3 |
Pulso |
1.8 |
1.68 |
1.55 |
2.8 |
0.5 |
69.9 |
0.44 |
B |
1000ppr /17bit /15bit |
| JKISS42-R03A |
JKISC42-R3A3 |
RS485 |
| JKISS42-C03A |
JKISC42-C3A3 |
CANopen |
| ISC42-0.73N.m |
JKISS42-P04A |
JKISC42-P4A3 |
Pulso |
1.8 |
1.7 |
2.6 |
6.2 |
0.73 |
81.9 |
0.61 |
B |
1000ppr /17bit /15bit |
| JKISS42-R04A |
JKISC42-R4A3 |
RS485 |
| JKISS42-C04A |
JKISC42-C4A3 |
CANopen |
ISC57 Serie Nema 23 57mm Pulso RS485 CANopen Servomotor paso a paso integrado:
| Serie |
Serie V1 |
Serie V2 |
Método de control (opcional) |
Ángulo de paso |
Corriente de fase |
Resistencia de fase |
Inductancia de fase |
Par nominal |
Longitud del cuerpo |
Peso |
Clase de aislamiento |
Codificador integrado |
| (°) |
(A) |
(Ω) |
(mH) |
(N.m) |
(mm) |
(Kg) |
/ |
/ |
| ISC57-0.55Nm |
JKISS57-P01A |
JKISC57-P1A3 |
Pulso |
1.8 |
2.8 |
0.7 |
1.4 |
0.55 |
61.5 |
0.55 |
B |
1000ppr /17bit /15bit |
| JKISS57-R01A |
JKISC57-R1A3 |
RS485 |
| JKISS57-C01A |
JKISC57-C1A3 |
CANopen |
| ISC57-1.2Nm |
JKISS57-P02A |
JKISC57-P2A3 |
Pulso |
1.8 |
2.8 |
0.9 |
3 |
1.2 |
75 |
0.8 |
B |
1000ppr /17bit /15bit |
| JKISS57-R02A |
JKISC57-R2A3 |
RS485 |
| JKISS57-C02A |
JKISC57-C2A3 |
CANopen |
| ISC57-1.89Nm |
JKISS57-P03A |
JKISC57-P3A3 |
Pulso |
1.8 |
2.8 |
1.1 |
3.6 |
1.89 |
96 |
1.2 |
B |
1000ppr /17bit /15bit |
| JKISS57-R03A |
JKISC57-R3A3 |
RS485 |
| JKISS57-C03A |
JKISC57-C3A3 |
CANopen |
| ISC57-2.2N.m |
JKISS57-P04A |
JKISC57-P4A3 |
Pulso |
1.8 |
3 |
1.4 |
4.5 |
2.2 |
102.5 |
1.3 |
B |
1000ppr /17bit /15bit |
| JKISS57-R04A |
JKISC57-R4A3 |
RS485 |
| JKISS57-C04A |
JKISC57-C4A3 |
CANopen |
| ISC57-2.8N.m |
JKISS57-P05A |
JKISC57-P5A3 |
Pulso |
1.8 |
4.2 |
0.75 |
3 |
2.8 |
116.5 |
1.6 |
B |
1000ppr /17bit /15bit |
| JKISS57-R05A |
JKISC57-R5A3 |
RS485 |
| JKISS57-C05A |
JKISC57-C5A3 |
CANopen |
| ISC57-3.0N.m |
JKISS57-P06A |
JKISC57-P6A3 |
Pulso |
1.8 |
4.2 |
0.9 |
3.8 |
3 |
132 |
1.8 |
B |
1000ppr /17bit /15bit |
| JKISS57-R06A |
JKISC57-R6A3 |
RS485 |
| JKISS57-C06A |
JKISC57-C6A3 |
CANopen |
ISC60 Serie Nema 24 60mm Pulso RS485 CANopen Servomotor paso a paso integrado:
Servomotor paso a paso integrado personalizado:
