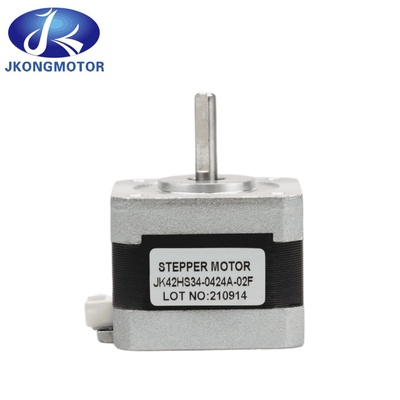

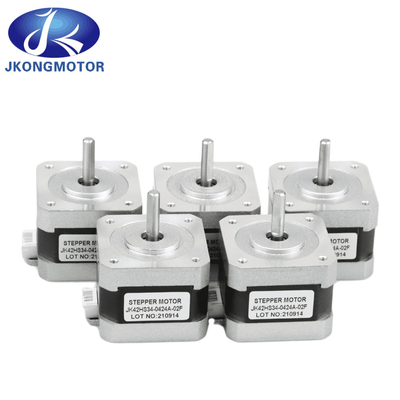

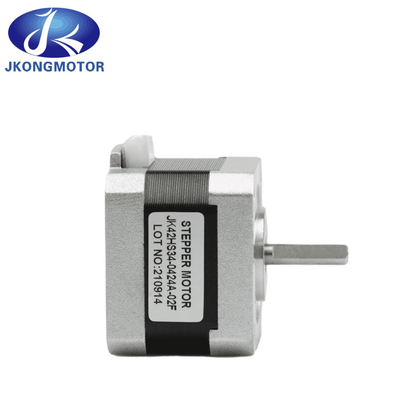

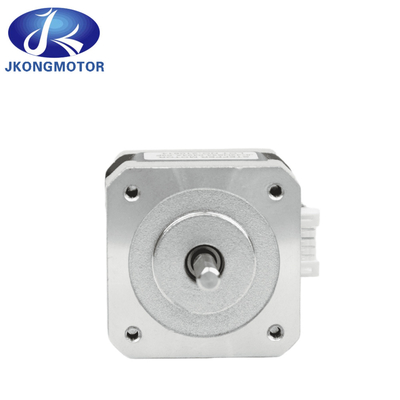

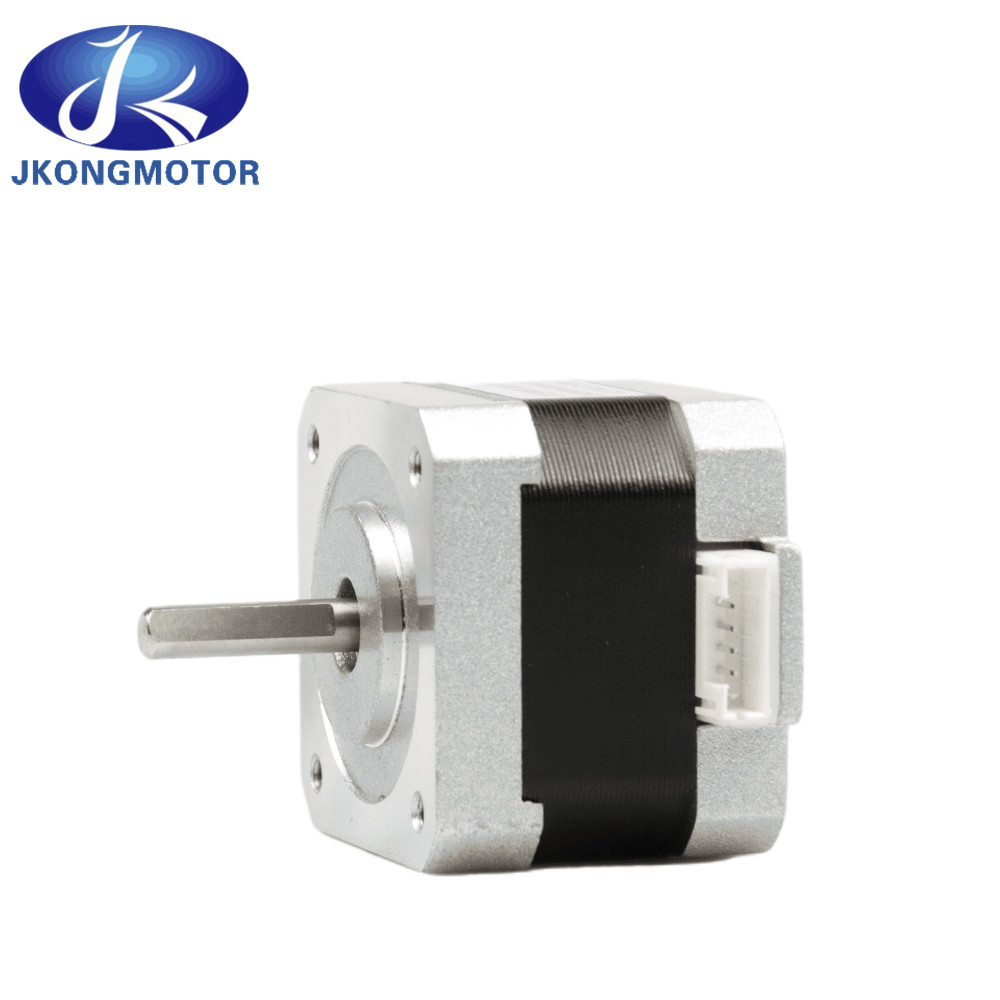

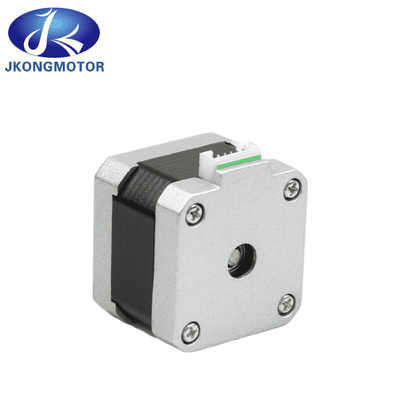

1.8 Grado 2 fase NEMA17 42Mm motor paso a paso / Sm42ht33-1334 JK42HS34-0424A

1.8 Derajat 2 Fase NEMA17 Motor paso a paso de 42 mm/Sm42ht33-1334 JK42HS34-0424A


1. Especificación general:

• Ángulo de paso: 1,8°
• Precisión del ángulo de paso: ± 5% (paso completo, sin carga)
• Precisión de la resistencia: ±10%
• Precisión de la inductancia: ± 20%
• Aumento de la temperatura: 80°Cmax
• Temperatura ambiente: -20°C~+50°C
• Resistencia al aislamiento: 100 MΩ min. ,500VDC
• Fuerza dieléctrica: 500 VAC durante 1 minuto
• El juego radial del eje: 0,02Max. (450g-carga)
• El juego axial del eje: 0,08Max. (450g-carga)
• Fuerza radial máxima: 28 N (20 mm desde la brida)
• Fuerza axial máxima: 10N

2. NoEma 11 Motor paso a pasoEspecificación eléctrica:

El motor paso a paso correspondiente:No incluye:


3.Motor paso a paso de altas rpmDimensiones: (unidad = mm)

Ventajas

• Bajo coste para el control
• Torque elevado al arranque y velocidades bajas
• La robustez
• Simplicidad de construcción
• Puede funcionar en un sistema de control de circuito abierto
• Bajo mantenimiento
• Es menos probable que se detenga o se deslice
• Funcionará en cualquier entorno
• Se puede utilizar en robótica a gran escala.
• Alta fiabilidad
• El ángulo de rotación del motor es proporcional al pulso de entrada.
• El motor tiene un par completo cuando está parado (si los devanados están activados)
• Posicionamiento preciso y repetibilidad del movimiento, ya que los buenos motores paso a paso tienen una precisión del 3~5% de un paso y este error no es acumulativo de un paso al siguiente.
• Excelente respuesta al arranque/parada/reversión.
• Es muy fiable ya que no hay cepillos de contacto en el motor, por lo que la vida del motor depende simplemente de la vida del rodamiento.
• La respuesta de los motores a los pulsos de entrada digitales proporciona un control de circuito abierto, lo que hace que el motor sea más simple y menos costoso de controlar.
• Es posible lograr una rotación síncrona de muy baja velocidad con una carga que está directamente acoplada al eje.
• Se puede realizar una amplia gama de velocidades de rotación ya que la velocidad es proporcional a la frecuencia de los pulsos de entrada.

Aplicaciones

Los motores paso a paso controlados por computadora son un tipo de sistema de posicionamiento de control de movimiento.Por lo general, se controlan digitalmente como parte de un sistema de circuito abierto para su uso en aplicaciones de mantenimiento o posicionamiento..

En el campo de los láseres y la óptica se utilizan con frecuencia en equipos de posicionamiento de precisión como actuadores lineales, etapas lineales, etapas de rotación, goniómetros y monturas de espejos.Otros usos son en maquinaria de embalaje, y el posicionamiento de las etapas piloto de válvulas para los sistemas de control de fluidos.

Comercialmente, los motores paso a paso se utilizan en unidades de disquete, escáneres planos, impresoras de computadoras, trazadores, máquinas tragamonedas, escáneres de imagen, unidades de disco compacto, iluminación inteligente, lentes de cámara,Máquinas CNC y, más recientemente, en impresoras 3D.
