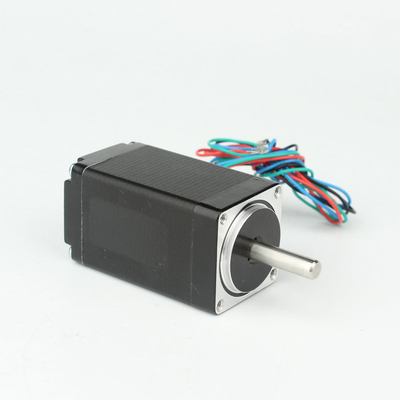

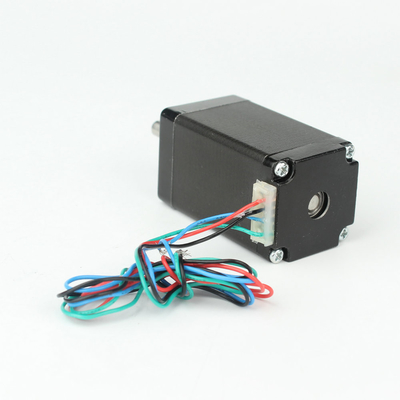

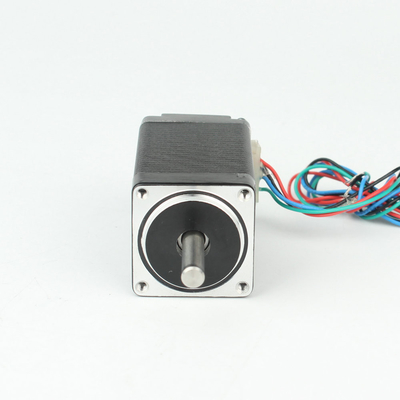

Motor de pasos Paso de la nema 11 28m m un Paso SY28STH45-0674A para las bombas peristálticas

Alto esfuerzo de torsión 17OZ-EN (1200g.cm) el motor de pasos Nema11 28*28*45 0.67A SY28STH45-0674A

especificación 1.Genaral:

• Ángulo del paso: 1.8°
• Exactitud del ángulo del paso: el ±5% (paso completo, ninguna carga)
• Exactitud de la resistencia: el ±10%
• Exactitud de la inductancia: el ±20%
• Subida de la temperatura: 80℃max
• Temperatura ambiente: -20℃~+50℃
• Resistencia de aislamiento: 100 MΩ mínimos, 500VDC
• Fuerza dieléctrica: 500VAC para 1minute
• Juego radial del eje: 0.02Max. (450g-load)
• Juego axial del eje: 0.08Max. (450g-load)
• Fuerza radial máxima: 28N (20m m del reborde)
• Fuerza axial del máximo: 10N

2. Especificación eléctrica del motor de pasos de la nema 11:

Hacer juego el conductor del motor de pasos: JK0220

dimensiones del motor de pasos de 3.High RPM: (Unit=mm)

Ventajas

• Bajo costo para el control alcanzado
• Alto esfuerzo de torsión a las velocidades de lanzamiento y bajas
• Aspereza
• Simplicidad de la construcción
• Puede actuar en un sistema de control de lazo abierto
• Mantenimiento bajo
• Menos probable atascar o deslizarse
• Trabajará en cualquier ambiente
• Puede ser utilizado en robótica en un a gran escala.
• Alta confiabilidad
• El ángulo de la rotación del motor es proporcional al pulso de entrada.
• El motor tiene esfuerzo de torsión completo en la parada (si se activan las bobinas)
• La colocación y la repetibilidad exactas del movimiento puesto que los buenos motores de pasos tienen una exactitud de 3-5% de un paso y de este error es no cumulativas a partir de un paso al siguiente.
• Respuesta excelente a comenzar/detención/que invierte.
• Muy confiable puesto que no hay cepillos de contacto en el motor. Por lo tanto, la vida del motor es simplemente dependiente en la vida del transporte.
• La respuesta de motores a los pulsos de entrada digital proporciona el control de anillo abierto, fabricación del motor más simple y menos costoso para controlar.
• Es posible alcanzar la rotación síncrona muy de poca velocidad con una carga que se junte directamente al eje.
• Una amplia gama de velocidades rotatorias pueden ser observadas pues la velocidad es proporcional a la frecuencia de los pulsos de entrada.

Usos

Los motores de pasos controlados por ordenador son un tipo de sistema de colocación del movimiento-control. Son típicamente des control digital como parte de un sistema de lazo abierto para el uso en llevar a cabo o la colocación de usos.

En el campo de lasers y de la óptica se utilizan con frecuencia en la precisión que coloca el equipo tal como actuadores lineares, etapas lineares, etapas de la rotación, goniómetros, y soportes del espejo. Otras aplicaciones están en maquinaria de envasado, y colocación de las etapas del piloto de la válvula para los sistemas de control flúido.

Comercialmente, los motores de pasos se utilizan en las disqueteras, escáneres planos, impresoras del ordenador, trazadores, máquinas tragaperras, escáneres de la imagen, impulsiones del disco compacto, iluminación inteligente, lentes de cámara, máquinas del CNC y, más recientemente, en las impresoras 3D.
