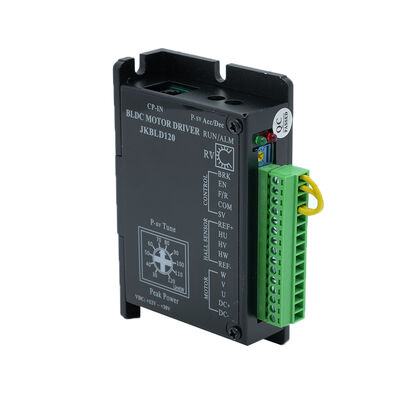

Conductor sin cepillo 10V~30VDC 0A-8A del motor de JKBLD120 DC para el motor de 0-120w BLDC

Conductor sin cepillo 10V~30VDC 0A-8A del motor de JKBLD120 DC para el motor de 0-120w BLDC

Conductor sin cepillo 10V~30VDC 0A-8A del motor de JKBLD120 DC para el motor de 0-120w BLDC
video
Conductor sin cepillo 10V~30VDC 0A-8A del motor de JKBLD120 DC para el motor de 0-120w BLDC
Datos del producto:
Lugar de origen: Jiangsu, China (continente)
Nombre de la marca: Jkongmotor
Certificación: CE, ROHS,ISO9001
Número de modelo: JKBLS120
Pago y Envío Términos:
Cantidad de orden mínima: 3-10PCS
Precio: US $17.00 - US $22.00
Detalles de empaquetado: con el cartón de la exportación. cantidad grande con la plataforma
Tiempo de entrega: Para las muestras, 7-15 días/para el lote, 15-25days
Condiciones de pago: T/T, PayPal, Western Union, L/C
Capacidad de la fuente: 50000 PC/mes
Contacto
Descripción detallada del producto
Tipo del motor: MOTOR DE DC Voltaje entrado: 12V- 30V
Velocidad del motor: 20000rpm Peso: 0.6CE ROHSkg
Certificado: CE ROHS Motor emparejado: 0 - 120W
Resaltar:

conductor del motor del bldc

,

CONDUCTOR DEL MOTOR

Conductor sin cepillo JKBLD120 del motor de 10V~30VDC 0A-8A DC para el motor de 0-120w Bldc



Motores del traje:

Modelo
Especificación Unidad JK57BLS01 JK57BLS02 JK57BLS03 JK57BLS04
Número de fase Fase 3
Número de postes Postes 4
Voltaje clasificado VDC 36
Velocidad clasificada RPM 4000
Esfuerzo de torsión clasificado N.m 0,11 0,22 0,33 0,44
Corriente clasificada Amperios 2 3,6 5,3 6,8
Poder clasificado W 46 92 138 184
Esfuerzo de torsión máximo N.m 0,33 0,66 1 1,32
Corriente máxima Amperios 6,8 11,5 15,5 20,5
Parte posterior E.M.F V/Krpm 7,7 7,4 7,3 7,1
Constante del esfuerzo de torsión N.m/A 0,073 0,07 0,07 0,068
Inercia del rotor g.c㎡ 75 119 173 230
Longitud corporal milímetro 47 67 87 107
Peso Kilogramo 0,44 0,75 1 1,25
Sensor Honeywell
Clase del aislamiento B
Grado de protección IP30
Temperatura de almacenamiento -25~+70℃
Temperatura de funcionamiento -15~+50℃
Humedad de trabajo Derecho del 85%
Ambiente de trabajo Al aire libre (ninguna luz del sol directa), ningún gas corrosivo, ningún gas inflamable, ninguna niebla del aceite, ningún polvo
Altitud 1000 metros o menos


    Modelo
Especificación Unidad JK60BLS01 JK60BLS02 JK60BLS03 JK60BLS04
Número de fase Fase 3
umber de postes Postes 8
Voltaje clasificado VDC 48
Velocidad clasificada RPM 3000
Esfuerzo de torsión clasificado N.m 0,3 0,6 0,9 1,2
Corriente clasificada Amperios 2,8 5,2 7,5 9,5
Poder clasificado W 94 188 283 377
Esfuerzo de torsión máximo N.m 0,9 1,8 2,7 3,6
Corriente máxima Amperios 8,4 15,6 22,5 28,5
Parte posterior E.M.F V/Krpm 12,1 12,6 12,4 13,3
Constante del esfuerzo de torsión N.m/A 0,116 0,12 0,118 0,127
Inercia del rotor Kg.c㎡ 0,24 0,48 0,72 0,96
Longitud corporal milímetro 78 99 120 141
Peso Kilogramo 0,85 1,25 1,65 2,05
Sensor Honeywell
Clase del aislamiento B
Grado de protección IP30
Temperatura de almacenamiento -25~+70℃
Temperatura de funcionamiento -15~+50℃
Humedad de trabajo <>
Ambiente de trabajo Ninguna luz del sol directa, gas anticorrosivo, gas inflamable, niebla del aceite, ningún polvo.
Altitud el 1000m o abajo



Parámetro Minuto Clasificado Máximo Unidad
Motor Hall Sensor Angle 120°/240°
Potencia de entrada de DC 12 24 30 V
Conduzca la salida actual   5 8
Velocidad conveniente del motor 0   20000 RPM
Hall Sensor Voltage 4,5 5 5,5 V
Hall Sensor Current   20   mA
Potenciómetro externo   10K   Ω



Marca

defina

DC+/DC-

La entrada de la fuente de alimentación (DC12V~DC30V) no incurre en equivocación para + y -

U, V, W

Los alambres principales del motor conectan los alambres gruesos

Hu, alto voltaje, Hw

El alambre principal de la señal de Pasillo conecta     (alambres finos Hu, alto voltaje, Hw)

REF+

Fuente de alimentación de Pasillo + (para la entrada +5V del pasillo del motor)

Referencia

Fuente de alimentación de Pasillo - (tierra del pasillo conectar este puerto)

VCC

Puerto externo de la fuente de alimentación del potenciómetro (apenas puede utilizar para el potenciómetro, no puede para otros circuitos externos)

SV

Terminal externo del potenciómetro (véase la regulación de la velocidad de la nota)



COM

puerto común (bajo)

F/R

Dirección: inversión delantera, de bajo nivel que cuelga o de alto nivel         nota 1

EN

Permita: de alto nivel/parada de bajo nivel/funcionamiento           nota 1

BRK

Freno rápido: de alto nivel/parada de bajo nivel/funcionamiento         nota 1

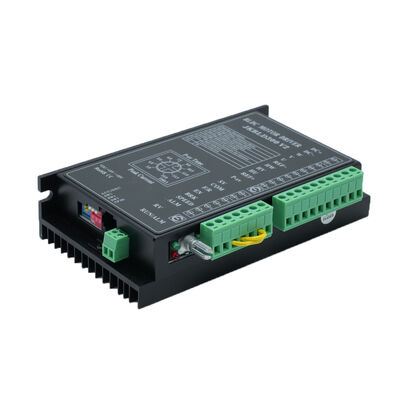

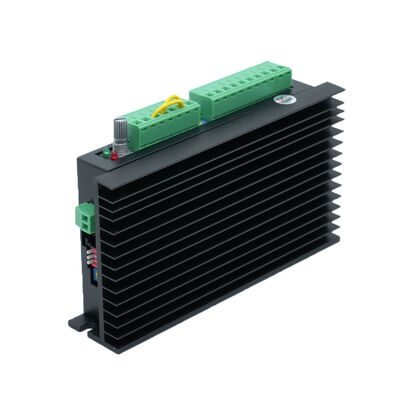

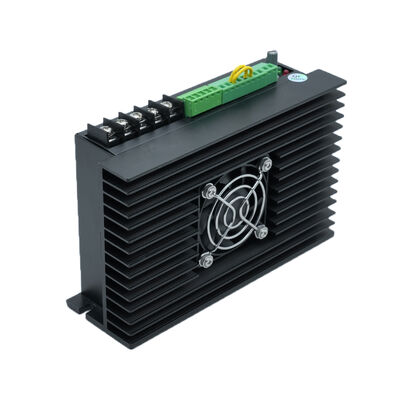

Conductor sin cepillo 10V~30VDC 0A-8A del motor de JKBLD120 DC para el motor de 0-120w BLDC 0

Conductor sin cepillo 10V~30VDC 0A-8A del motor de JKBLD120 DC para el motor de 0-120w BLDC 1

Conductor sin cepillo 10V~30VDC 0A-8A del motor de JKBLD120 DC para el motor de 0-120w BLDC 2

Conductor sin cepillo 10V~30VDC 0A-8A del motor de JKBLD120 DC para el motor de 0-120w BLDC 3

Conductor sin cepillo 10V~30VDC 0A-8A del motor de JKBLD120 DC para el motor de 0-120w BLDC 4

Conductor sin cepillo 10V~30VDC 0A-8A del motor de JKBLD120 DC para el motor de 0-120w BLDC 5

etiqueta:

conductor del motor del bldc de 3 fases,

CONDUCTOR DEL MOTOR,

conductor del motor del bldc
