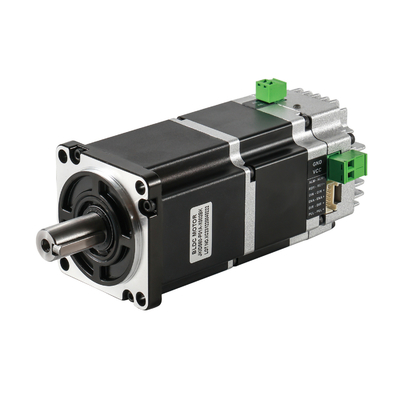

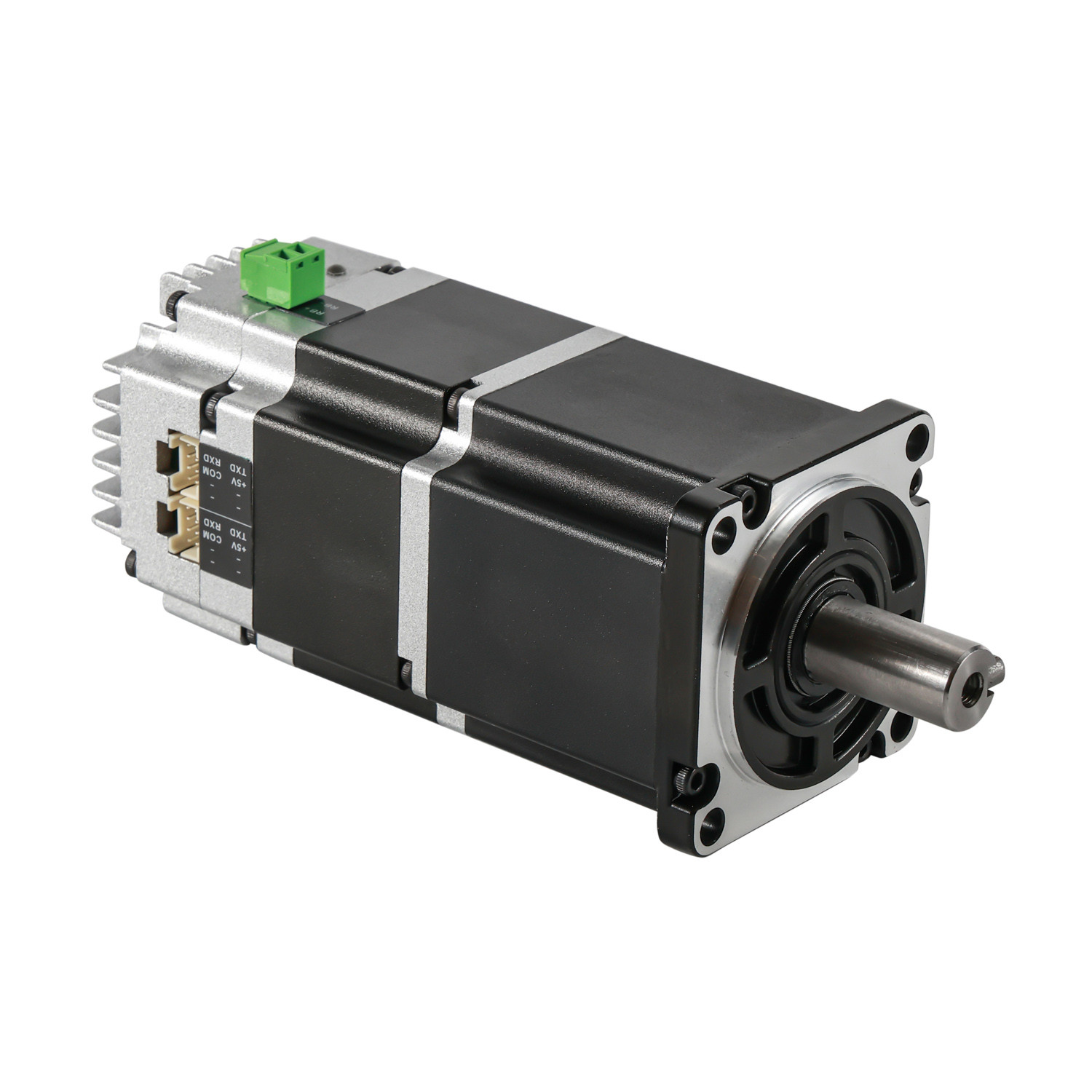

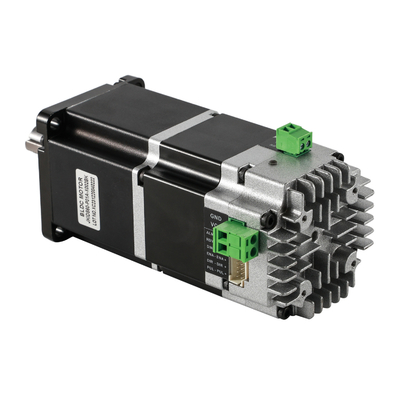

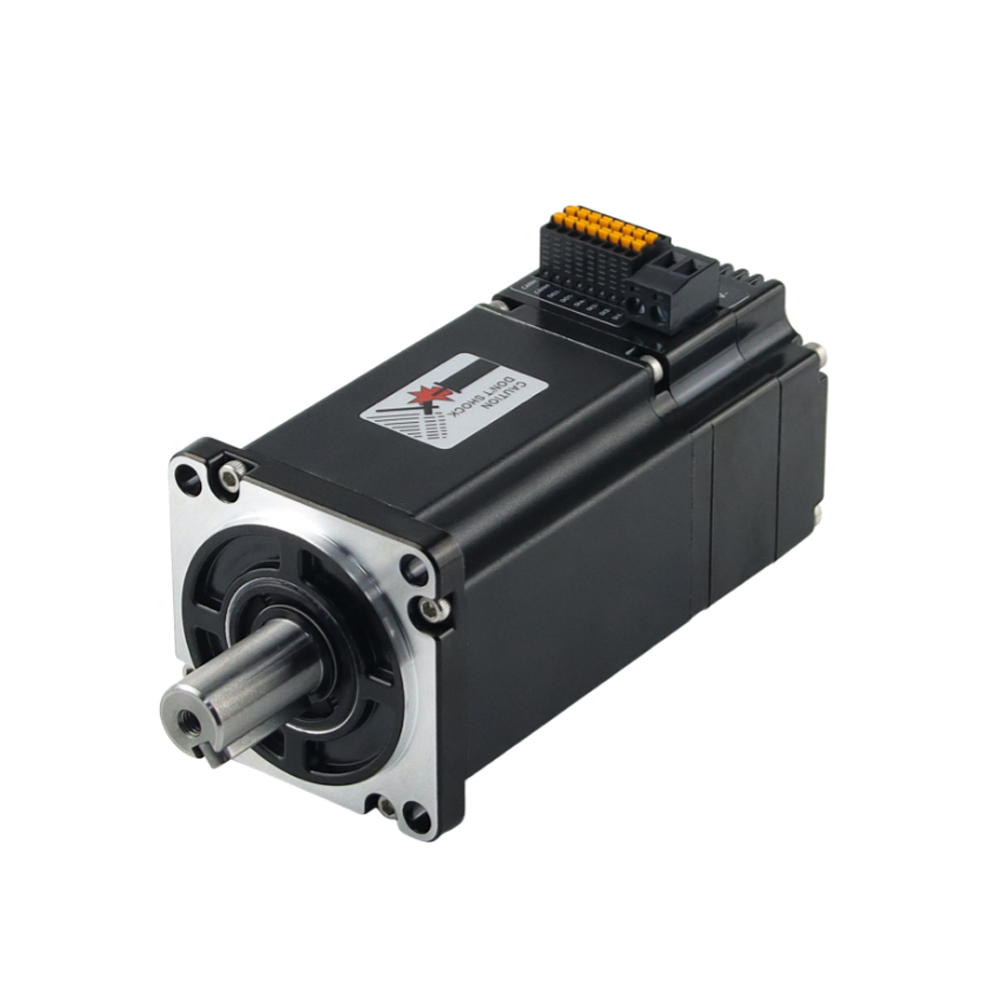

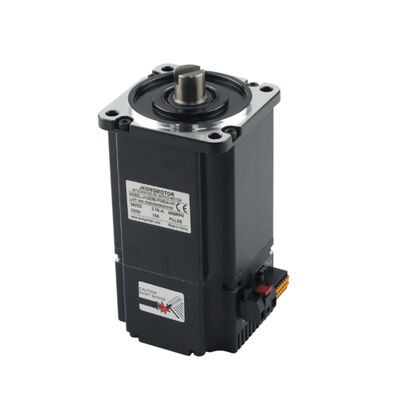

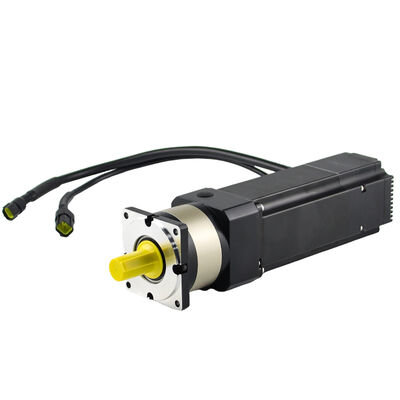

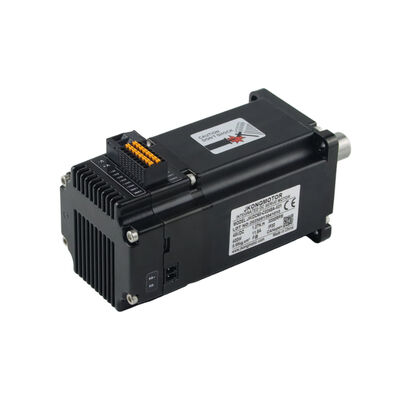

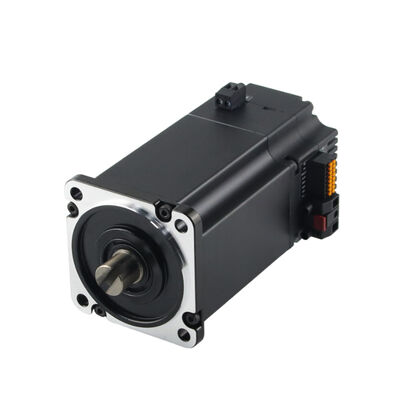

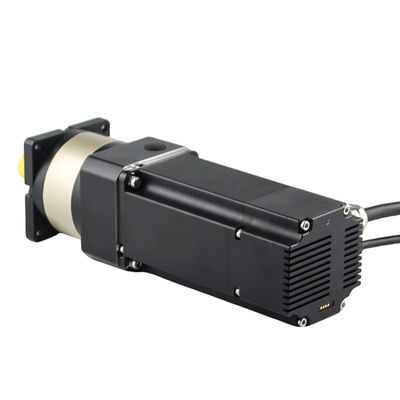

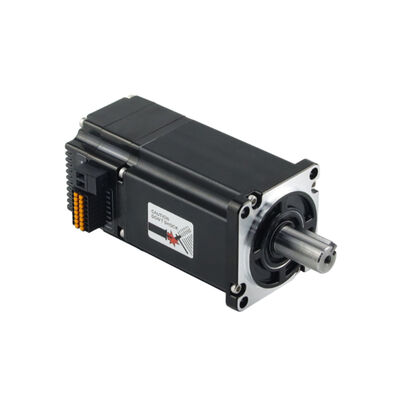

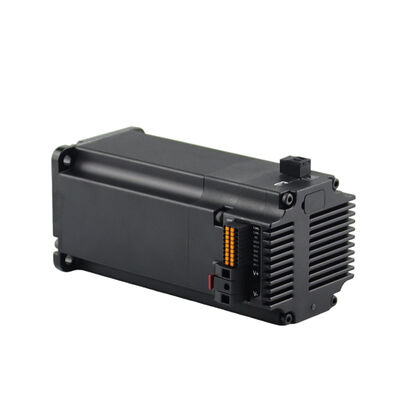

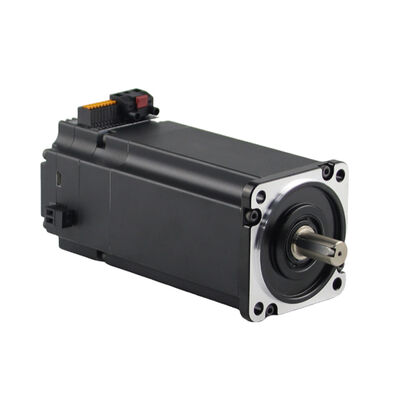

Jkongmotor Pulse RS485 Canopen Ethercat Nema 17 23 24 34 Servomotor Integrado de la Serie IDS42 57 60 80 con Controlador Servomotor DC sin escobillas con Controlador Integrado Incorporado
Descripción del producto:

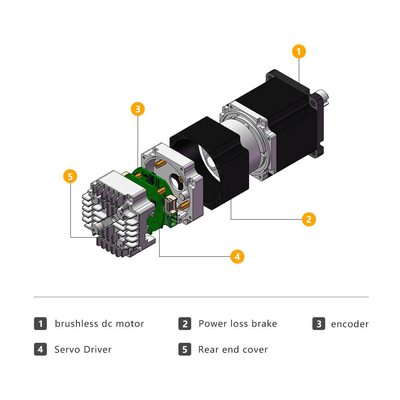

Un motor con un controlador o un driver, y un codificador, es un motor integrado. Los motores integrados ahorran cableado entre el motor, el controlador y el armario de control. Al minimizar la complejidad de la máquina y los esfuerzos de instalación, se reduce el coste general del sistema
Características del servomotor DC integrado
1. Compacto: Diseño integrado de motor con driver integrado. Fácil instalación, tamaño reducido y cableado sencillo.
2. Múltiples modos de control de movimiento: Admite el protocolo estándar CiA402, incluyendo modo de posición relativa, modo de posición absoluta,modo de velocidad, modo de par y modo de regresión al origen.
3. Bajo consumo de energía: Adopta MOS de baja resistencia interna para asegurar el rendimiento del motor. Excelente utilización del par al tiempo quereduce el consumo de energía del motor y la generación de calor, extendiendo eficazmente la vida útil del
motor.
4. Modo de control: Admite pulso/RS485/CANopen.
5. Función de velocidad de posición de múltiples segmentos: Con función de posición de múltiples segmentos y función de velocidad de múltiples segmentos.
6. Seguro y fiable: Driver incorporado en su lugar y señal de salida de alarma. Conveniente para la detección y el control de la computadora superior. Múltiples funciones de alarma incorporadas, como sobre diferencial, sobretensión, subtensión y sobretemperatura. Puede asegurar el funcionamiento seguro deequipos de procesamiento.
Reglas de nomenclatura del modelo para servomotor DC integrado de baja tensión
| ① Nombre |
JK: Changzhou Jkongmotor |
⑦ Tipo de codificador |
A1: Codificador absoluto de un solo giro de 17 bits |
| ② Serie de motores DC integrados |
IDP: Tipo impermeable de servomotor DC integrado |
A2: Codificador absoluto multigiro de 17 bits |
| IDC: Tipo de enchufe de servomotor DC integrado |
A3: Codificador absoluto de un solo giro de 15 bits |
| IBP: Tipo impermeable BLDC integrado |
A4: Codificador absoluto multigiro de 15 bits |
| IBC: Tipo de enchufe BLDC integrado |
⑧ Freno (Opcional) |
B1: Freno de 24V; B2: Freno de 48V |
| ③ Marco del motor |
42=42mm |
⑨ Tipo de eje |
Ninguno: Eje de salida estándar |
| 57=57mm |
01: Eje de salida especial |
| 60=60mm |
⑩ Tipo de cable conductor |
Y: Carcasa de crimpado |
| 80=80mm |
H: Enchufe de aviación |
| M: Prensaestopas PG |
86=86mm |
| ④ Tipo de control |
P: Pulso |
⑪ Número de cables conductores |
Carcasa de crimpado: 3=Fuente de alimentación + comunicación + E/S |
| R: RS485 |
Carcasa de crimpado: 4=Fuente de alimentación + 2 x comunicación + E/S |
| C: CANopen |
Enchufe de aviación: 2=Fuente de alimentación + comunicación |
| ⑤ Opciones de potencia de salida |
42: 1=26W; 2=53W; 3=78W |
Enchufe de aviación: 4=Fuente de alimentación + 2 x comunicación + E/S |
| 57: 1=91W; 2=140W; 3=200W |
Prensaestopas PG: 2=Fuente de alimentación + comunicación |
| 60: 1=200W; 2=400W |
Prensaestopas PG: 4=Fuente de alimentación + 2 x comunicación + E/S |
| 80: 1=750W; 2=1000W |

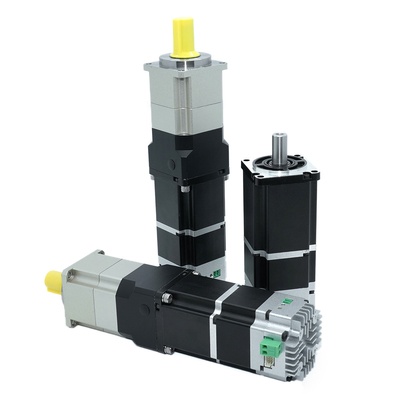

⑫ Caja de cambios (Opcional) |
G: Caja de cambios planetaria |
| 86: 1=220W; 2=315W; 3=440W; 4=565W; 6=785W |
RG: Caja de cambios planetaria en ángulo recto |
| ⑥ Voltaje |
24=24V; 36=36V; 48=48V; 72=72V |
WG: Caja de cambios de tornillo sin fin |
| ⑬ Relación de transmisión del reductor |
03-1:3; 05-1:5; 10-1:10; 20-1:20... |
Características:

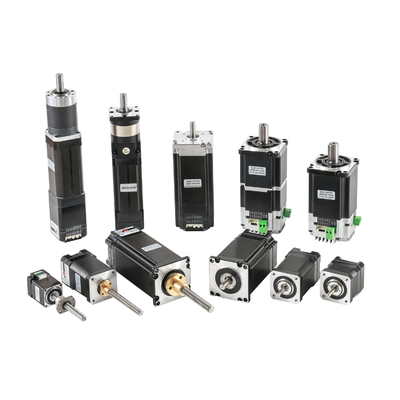

Jkongmotor tiene una amplia gama de líneas de producción de micromotores en la industria, incluyendo motor paso a paso, servomotor DC, motor AC, motor sin escobillas, motor de engranajes planetarios, caja de engranajes planetarios, etc. A través de la innovación técnica y la personalización, le ayudamos a crear sistemas de aplicación sobresalientes y proporcionamos soluciones flexibles para diversas situaciones de automatización industrial.
1. Adopción de un nuevo núcleo M4+ de 32 bits con frecuencia principal de 120M o 240M
2. Características de par estables de bajas a altas velocidades, con alta velocidad y precisión
3. Equipado con interfaz de resistencia de freno para evitar daños en el sistema de frenado electromecánico
4. Amplio rango de velocidad, bajo aumento de temperatura y alta eficiencia
5. Motor y driver integrados, tamaño compacto, cableado sencillo y buen driver. Buena compatibilidad con el motor
6. Equipado con funciones de protección contra sobrecorriente, sobretensión, sobretemperatura y sobre diferencial
7. Configure un codificador absoluto de un solo giro de 17 bits
Método de comunicación:
1. Tipo de pulso
2. Tipo de red RS485 MOdbus RTU
3. Tipo de red CANopen
Nivel de protección:
Tipo impermeable: IP30, IP54, IP65, opcional
Uso:
Equipos médicos, transporte logístico, automatización industrial, maquinaria textil, láser, dibujo, chino tradicional
industria de ingredientes medicinales, etc.

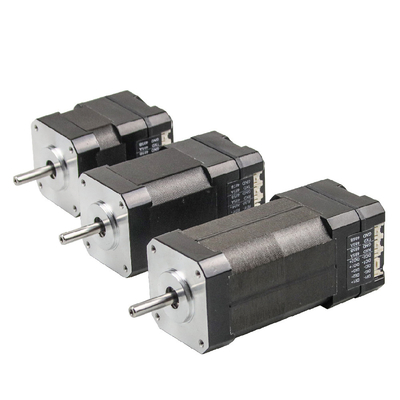

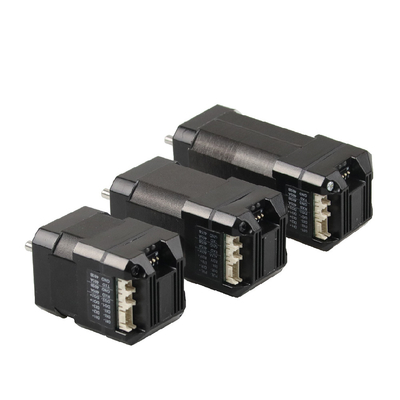

Servomotor DC integrado IDS42 de la serie 42mm Nema 17 Pulse RS485 CANopen:
| Serie |
Serie V1 |
Método de control (opcional) |
Potencia nominal |
Tensión nominal |
Corriente nominal |
Velocidad nominal |
Par nominal |
Longitud total del cuerpo |
Codificador integrado |
| W |
V |
A |
Rpm |
N.m |
mm |
/ |
| IDS42-0.0625Nm |
JKIDS42-P01A |
Pulso |
26 |
24 |
1.8 |
4000 |
0.0625 |
61 |
17 bits |
| JKIDS42-R01A |
RS485 |
| JKIDS42-C01A |
CANopen |
| IDS42-0.125Nm |
JKIDS42-P02A |
Pulso |
53 |
24 |
3.3 |
4000 |
0.125 |
81 |
17 bits |
| JKIDS42-R02A |
RS485 |
| JKIDS42-C02A |
CANopen |
| IDS42-0.185Nm |
JKIDS42-P03A |
Pulso |
78 |
24 |
4.5 |
4000 |
0.185 |
101 |
17 bits |
| JKIDS42-R03A |
RS485 |
| JKIDS42-C03A |
CANopen |
| IDS42-0.25N.m |
JKIDS42-P04A |
Pulso |
78 |
24 |
4.5 |
3000 |
0.25 |
120 |
17 bits |
| JKIDS42-R04A |
RS485 |
| JKIDS42-C04A |
CANopen |
Servomotor integrado personalizado:
