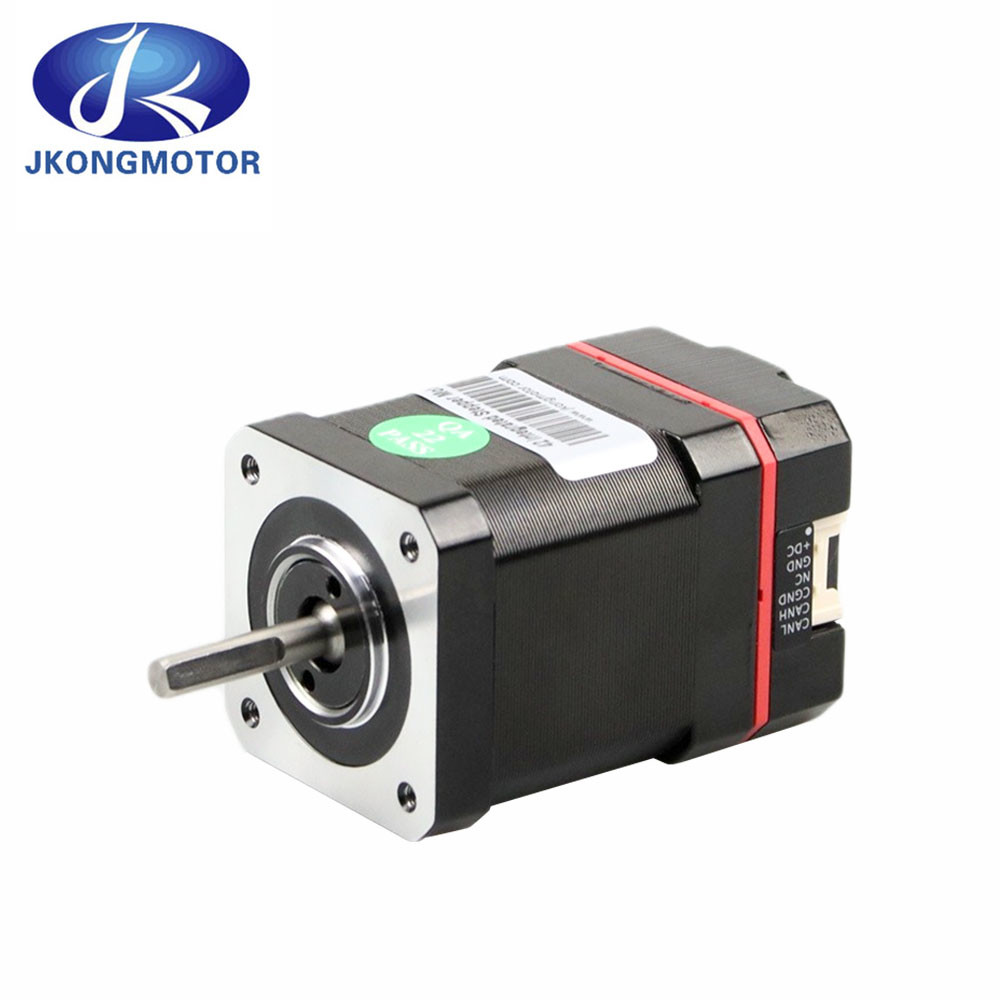

RS485 CANopen los 0.48N.M/los 0.72N.M Nema 17 integró el motor de pasos del lazo cerrado con la ayuda CANopen estándar CiA402 del conductor 47/60m m
Motores de pasos integrados. Los motores de pasos integrados funden el motor de paso más componentes de la impulsión y del control en un solo dispositivo. Los steppers integrados ofrecen un diseño del ahorro de espacio que reduzca el cableado y lo ahorre en coste sobre el motor separado y los componentes impulsores.
STM es una impulsión + un motor + una unidad de control, motor de paso de fusión, impulsión, y las tecnologías del regulador en un solo dispositivo, ofreciendo ahorros en espacio, el cableado y el coste sobre el motor y soluciones convencionales de la impulsión. Los modelos de “S” ofrecen opciones del control tales como paso y dirección, entrada análoga, control de la palanca de mando, y los comandos del anfitrión usando la lengua de mando del Si (LCC). La LCC permite control vía los comandos seriales enviados de un dispositivo del anfitrión tal como una PC o un PLC. Esto permite que el usuario realice una variedad de movimiento, de entrada-salida, y de tareas de la situación de sistema en tiempo real vía un dispositivo serial del anfitrión.
1. la nema híbrida 17 de 42m m integró la especificación de Genaral del motor de pasos:
Nombre | Motor de pasos con el codificador integrado |
Modelo | Motor de pasos integrado para la impresora 3d |
Tipo del motor | STM integró Steppers |
Voltaje clasificado | 21v ~ 36v |
Llevar a cabo el esfuerzo de torsión | 0.48N.m / los 0.72N.m |
Ángulo del paso | 1,8 grados |
Actual | 0.8A ~ 2.0A |
Eje | eje del D-corte de 5m m |
Control de la ayuda | CANopen CiA402 |
Uso | La impresión, AOI, la vinculación del panel, el equipo de la transferencia, el etc. en el PWB relacionaron el equipo; |
2, características del conductor integrado del regulador del motor de pasos:
1): Una nueva generación de tecnología de 32 bits de DSP.
2): Protocolo estándar de CANopen CiA402 de la ayuda.
3): terminal de la función de entrada de 4 maneras, terminal bidireccional de la función de salida.
4): Se reduce el decaimiento del esfuerzo de torsión, y la velocidad puede alcanzar 3000rpm.
5): Salida incorporada de la alarma para la supervisión y el control fáciles.
6): Ajuste inteligente actual, reduzca la vibración, ruido y calor, y eficacia del aumento por el 35%.
7): Gama del voltaje: DC24~36V.
8): 16 subdivisiones ajustables, el defecto son 1000pulse/r.
9): Velocidad y rigidez excelente, integración perfecta de servo y de pasos.
10): Con la sobretensión, el undervoltage, la sobreintensidad de corriente y otras funciones de la protección.
11): Diseño integrado con el motor impulsor. Instalación fácil, pequeña huella y cableado simple.
3, uso del motor de pasos de la impulsión integrada:
La impresión, AOI, la vinculación del panel, el equipo de la transferencia, el etc. en el PWB relacionaron el equipo; equipo relacionado de la cámara tal como cámara y huella dactilar; máquina cristalina sólida, máquina de vinculación del alambre, máquina de dispensación, divisor de haz, y máquina de cinta del paquete en el empaquetado.
4, especificación general del motor servo del paso integrado:
Especificación | Serie de ISM42-C | |||
Unidad | Mínimo | Típico | Máximo | |
Corriente de salida | 0.8~2.0 | - | 2 | |
Voltaje entrado | VDC | 24 | 24 | 36 |
Corriente de entrada clasificada | mA | 10 | 10 | 50 |
Voltaje de entrada clasificado | V | - | 24 | 24 |
Frecuencia del pulso | kilociclo | 0 | - | 200 |
Resistencia de aislamiento | MΩ | 100 | - | - |
5, datos de Techical:
Datos de Techical | |||
Nombre | Unidad | ISM42-C1 | ISM42-C2 |
fase | Fase | 2 | 2 |
Voltaje clasificado | V (DC) | 21~36 | 24~36 |
Corriente de salida | 0.8~2.0 | 0.8~2.0 | |
Llevar a cabo el esfuerzo de torsión | N.m | 0,48 | 0,72 |
Longitud del motor | milímetro | 47 | 60 |
Peso | Kilogramo | 0,5 | 0,65 |
Grado del aislamiento | - | B | B |
Temperatura de funcionamiento | ℃ | 0~55 | 0~55 |
6, descripción terminal:
Descripción terminal | |||
Pin | Función | Nota | Diagrama esquemático del interfaz |
PWR | Indicador de poder | Del poder indicador encendido | |
ALM | Indicador de la alarma | Alarma que pesca el indicador | |
X0-X3 | terminal de 4 entradas | Terminal de la entrada-salida, fuente de alimentación de la señal 24V, ayuda NPN y modos del cableado de PNP dos, modificación terminal del software de la función de la ayuda | |
XCOM | Campo común entrado | ||
Y0-Y1 | terminal de salida 2 | ||
YCOM | Salida común | ||
CANH | Terminal de comunicación | Cable de la comunicación de CANH | |
CANL | Terminal de comunicación | Cable de la comunicación de CANL | |
+DC | Terminal positivo de la potencia de entrada | DC24~36V | |
Tierra | Terminal negativo de la potencia de entrada |
7, terminal de la entrada-salida:
Terminal de la entrada-salida: | ||
Pin | Nombre | Función |
X0 | Terminal entrado | Terminal de la entrada-salida, fuente de alimentación de la señal 24V, ayuda NPN y modos del cableado de PNP dos, modificación terminal del software de la función de la ayuda |
X1 | ||
X2 | ||
X3 | ||
XCOM | Terminal común de la entrada | |
Y0 | Terminal de salida | El terminal de salida, la corriente de conducción máxima es 50mA, modificatio terminal del software de la función de la ayuda |
Y1 | ||
YCOM | Terminal de salida común |
8, ajuste de los interruptores dip:
Ajuste de los interruptores dip: | ||
Pin | Muestra | Función |
1 | SW1 | SW1: Resistencia terminal |
2 | SW2 | SW2-5: Ajuste de la dirección |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9, ajuste del puerto del poder:
Ajuste del puerto del poder: | ||
Pin | Nombre | Función |
CANL | Puerto de comunicación | Línea de comunicación de CANL CANH |
CANH | ||
CGND | Dirección de la comunicación | Línea de comunicación de la PODER |
NC | ||
Tierra | Puerto del poder | DC: 24V~ 36V |
+DC |
10, lanzamiento de la alarma:
Lanzamiento de la alarma: | |||
Código de error | Información de error | Piloto de ALM | Reajuste |
Err1: (0x01) | Sobreintensidad de corriente o cortocircuito entre fases | Reset del poder-abajo | |
Err2: (0x02) | El voltaje de fuente de alimentación es demasiado alto | Cerradura/reset auto | |
Err3: (0x03) | El voltaje de fuente de alimentación es demasiado bajo | Cerradura/reset auto | |
Err5: (0x05) | Fuera de torlance | Reset del poder-abajo |
11, ambiente del uso:
Ambiente del uso: | ||
Cámara de enfriamiento | Enfriamiento del disipador de calor | |
Ambiente del uso: | Ambiente del uso | Guarde lejos del otro equipo de calefacción lo más lejos posible, evite el polvo, niebla del aceite, gas corrosivo, lugares fuertes de la vibración, prohíba el gas inflamable y el polvo conductor |
Temperatura | 0℃ ~ 50℃ | |
Humedad | 40 ~ derecho del 90% (ninguna condensación) | |
Choque | 10 ~ 55Hz/0.15m m | |
Temperatura de almacenamiento | -20℃ ~ +80℃ |
12, producto dimensiona: (Unit=mm)
13, diseño modificado para requisitos particulares:
Si este motor no hace juego con su petición. Por favor no dude en entrar en contacto con con nosotros, podemos hacer el eje modificado para requisitos particulares/la bobina/el reborde de montaje/el cable/el conector/el codificador/el freno/la caja de cambios y otras. Queremos trabajos de lado a lado con usted y su equipo para diseñar un motor que quepa las necesidades exactas de su uso. Toda la ingeniería y ayuda es internas hecho.
14, tipos modificados para requisitos particulares del eje:
