Lugar de origen: | Jiangsu, China (continente) |
Nombre de la marca: | Jkongmotor |
Certificación: | CE, ROHS,ISO9001,REACH |
Número de modelo: | JK86BLS71-24 |
Cantidad de orden mínima: | 10pcs |
---|---|
Precio: | US$58-$88.00 |
Detalles de empaquetado: | con el cartón de la exportación. cantidad grande con la plataforma |
Tiempo de entrega: | Para las muestras, 7-15 días/para el lote, 15-25days |
Condiciones de pago: | T/T, PayPal, Western Union, L/C |
Capacidad de la fuente: | 100000pcs/month |
nombre: | Motores de Bldc con el tablero de conductor del regulador RS485 | Llevar a cabo el esfuerzo de torsión: | los 0.7N.m |
---|---|---|---|
Longitud corporal: | 84.5m m | Número de fase: | 3PHASE |
Número de polos: | 8 | Voltaje clasificado: | 220V |
Velocidad clasificada: | 3000rpm | Poder clasificado: | 400W |
Hacer juego el conductor: | tablero de conductor con RS485 | Actual: | 6.3A |
Alta luz: | Motores de 400w Bldc,Control RS485 Bldc Motores,Motor de corriente continua sin escobillas de 220 V |
220V 3000Rpm 400w Bldc motores con RS485 controlador y tablero del conductor
Panel de conducción JK86BLS71-24+ con RS485, aislamiento de seguridad de alto y bajo voltaje; control de motor FOC no inductivo vectorial, 400W 220VAC, potencia de hasta 400w
1.Especificación del motor de corriente continua sin escobillas:
Nombre del producto: Motor de corriente continua sin escobillas Número de fase: 3 fases
Número de miembros: 4 miembros / 8 miembros / 10 miembros
Válvulas de carga de las máquinas de ensayo y de las máquinas de ensayo
Velocidad nominal: 3000 rpm /4000 rpm /o personalizada
Torque nominal: personalizado
Corriente nominal: personalizada
Potencia nominal: 23 ~ 2500 W
Modelo | No obstante lo dispuesto en el apartado 1, el número de registro de los vehículos no podrá exceder el número de registro de los vehículos. |
Válvula de tensión | Las demás: |
Torque de trabajo | 0.7 N.m. |
Velocidad | Las demás partidas |
En la actualidad | 6.3A |
El poder | 400w |
longitud del cuerpo | 84.5 mm |
El tipo | motor Bldc con sensor de Hall |
Tenga en cuenta: acepta personalización, como codificador, caja de cambios, freno u otros parámetros que el cliente necesite.
Serie de productos | Los polacos no. | Voltagem nominal | Velocidad nominal | Torque nominal | Potencia nominal | Duración del motor |
Motor BLDC de 42 mm | 8 | 24 V | Cuatro o cuatro cilindros | 0.0625 ~ 0.25N.m. | 26 ~ 105w | 41 ~ 100 mm |
Motor BLDC de 57 mm | 4 | 36 V | Cuatro o cuatro cilindros | 0.055 ~ 0.44N.m. | 23 ~ 184w | 37 ~ 107 mm |
Motor BLDC de 60 mm | 8 | 48 V | Las demás partidas | 0.3 ~ 1.2 N.m. | 94 ~ 377w | 78 ~ 120 mm |
Motor BLDC de 80 mm | 4 | 48 V | Las demás partidas | 0.35 ~ 1.4 N.m. | 110 ~ 440w | 78 ~ 138 mm |
Motor BLDC de 86 mm | 8 | 48 V | Las demás partidas | 0.35 ~ 2.1 N.m. | 110 ~ 660w | 71 ~ 138,5 mm |
Motor BLDC de 110 mm | 8 | Las demás: | Las demás partidas | 1.65 ~ 6.6 N.m. | 518 ~ 2073w | 83 ~ 173 mm |
Motor BLDC de 130 mm | 10 | Las demás: | Las demás partidas | 2.39 ~ 11.94N.m. | 750 ~ 2500w | 115 ~ 190 mm |
Por lo que se refiere a los productos representativos, los productos de pedido especial pueden fabricarse de acuerdo con la solicitud del cliente. |
el mtor
2.Especificación eléctrica del motor Bldc:
Modelo | ||||||
Especificación | Unidad | Se trata de un sistema de control de las emisiones. | Se trata de un sistema de control de las emisiones. | Se trata de un sistema de control de las emisiones. | Se trata de la siguiente: | Se trata de un sistema de control de las emisiones de gases de escape. |
Número de fases | Fase | 3 | ||||
Un hombre de Polonia. | Polos | 8 | ||||
Voltagem nominal | VDC | 48 | ||||
Velocidad nominal | Rpm y velocidad | 3000 | ||||
Torque nominal | N.m. | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
Corriente nominal | Amperios | 3 | 6.3 | 9 | 11.5 | 18 |
Potencia nominal | No | 110 | 220 | 330 | 440 | 660 |
Torque máximo | N.m. | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
Corriente máxima | Amperios | 9 | 19 | 27 | 35 | 54 |
F.M.E. trasero | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
Constante de par | N.m.A. | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
Inercia del rotor | G.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
Duración del cuerpo | En el caso de los | 71 | 84.5 | 98 | 115.5 | 138.5 |
Peso | En kilos | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
Sensor de la misma | ¿ Qué pasa? | |||||
Clase de aislamiento | B. El trabajo | |||||
Grado de protección | Protección IP30 | |||||
Temperatura de almacenamiento | -25 ̊+70°C | |||||
Temperatura de funcionamiento | -15 ̊+50°C | |||||
Humedad de trabajo | <= 85% de RH | |||||
Medio ambiente de trabajo | Sin luz solar directa, gas no corrosivo, gas inflamable, niebla de petróleo, sin polvo. | |||||
Alturas | 1000 m o menos |

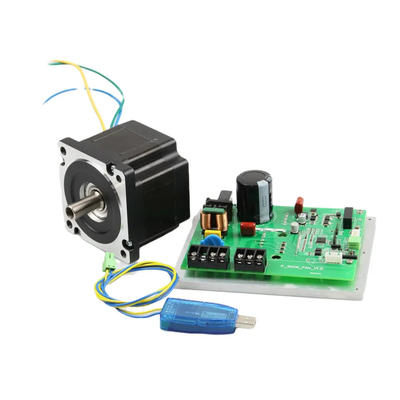

3. Foto de JK86BLS71-24 con RS485 controlador de la placa de conducción:
4- Equipo de producción:
5Proceso de producción:
6- Es a medida.de lasmotor eléctrico sin escobillas:
7- Ventajasde un motor de cilindrada cuadrada de 4000 rpm:
Estabilidad de la velocidad
Los sensores de efecto Hall integrados en el motor BLDC detectan el cambio de polaridad de un polo N a un polo S mientras el rotor gira.se determina la velocidad del rotorEsta información se alimenta al circuito de accionamiento para ajustar la velocidad de la secuencia de conmutación.
Operación de alta velocidad
Los sistemas de CC cepillado y sin cepillado proporcionan un par plano en un amplio rango de velocidades, mientras que los motores CA a menudo pierden par a medida que aumenta la velocidad.
