Lugar de origen: | Jiangsu, China (continente) |
Nombre de la marca: | Jkongmotor |
Certificación: | CE, ROHS,ISO9001 |
Número de modelo: | JK57BLF04-28 |
Cantidad de orden mínima: | 3-10PCS |
---|---|
Precio: | US$32.4~US$46.8 |
Detalles de empaquetado: | con el cartón de la exportación. cantidad grande con la plataforma |
Tiempo de entrega: | Para las muestras, 7-15 días/para el lote, 15-25days |
Condiciones de pago: | T/T, PayPal, Western Union, L/C |
Capacidad de la fuente: | 100000pcs/month |
Nombre: | motor del bldc de 57m m | Llevar a cabo el esfuerzo de torsión: | los 0.48N.m |
---|---|---|---|
Longitud del motor: | 107m m | Número de fase: | 3phase |
Número de postes: | 8 | Voltaje clasificado: | 48v |
velocidad clasificada: | 8000rpm | poder clasificado: | 400w |
Hacer juego el conductor: | JKBLD480 | Grado de protección: | IP30 |
Alta luz: | motor del bldc 400w de 57m m,motor de alta velocidad del bldc 400w,motor del bldc del polo 48vdc 8 |

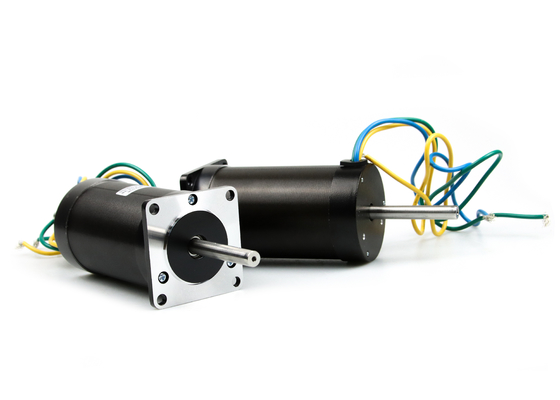

eje doble DC de 48vdc 400w 8000rpm los 0.48N.m del motor sin cepillo de la velocidad 57m m
Modificado para requisitos particulares del motor eléctrico sin cepillo:
especificación 1.Electrical del motor del bldc:
Modelo | ||
Especificación | Unidad | JK57BLF04-28 |
Número de fase | Fase | 3 |
Número de postes | Postes | 8 |
Voltaje clasificado | VDC | 48 |
Velocidad clasificada | RPM | 8000 |
Esfuerzo de torsión clasificado | N.m | 0,48 |
Ninguna corriente de la carga | Amperios | 0,9 |
Ninguna velocidad de la carga | RPM | 9500 |
De potencia de salida | W | 400 |
Parte posterior E.M.F | V/Krpm | 5,05 |
Constante del esfuerzo de torsión | N.m/A | 0,048 |
Clase del aislamiento | B |
Modelo | |||||
Especificación | Unidad | JK57BLF01 | JK57BLF02 | JK57BLF03 | JK57BLF04 |
Número de fase | Fase | 3 | |||
Número de postes | Postes | 4 | |||
Voltaje clasificado | VDC | 36 | |||
Velocidad clasificada | RPM | 4000 | |||
Esfuerzo de torsión clasificado | N.m | 0,11 | 0,22 | 0,33 | 0,44 |
Corriente clasificada | Amperios | 2 | 3,6 | 5,3 | 6,8 |
Poder clasificado | W | 46 | 92 | 138 | 184 |
Esfuerzo de torsión máximo | N.m | 0,33 | 0,66 | 1 | 1,32 |
Corriente máxima | Amperios | 6,8 | 11,5 | 15,5 | 20,5 |
Parte posterior E.M.F | V/Krpm | 7,7 | 7,4 | 7,3 | 7,1 |
Constante del esfuerzo de torsión | N.m/A | 0,073 | 0,07 | 0,07 | 0,068 |
Inercia del rotor | g.c㎡ | 75 | 119 | 173 | 230 |
Longitud corporal | milímetro | 47 | 67 | 87 | 107 |
Peso | Kilogramo | 0,44 | 0,75 | 1 | 1,25 |
Sensor | Honeywell | ||||
Clase del aislamiento | B | ||||
Grado de protección | IP30 | ||||
Temperatura de almacenamiento | -25~+70℃ | ||||
Temperatura de funcionamiento | -15~+50℃ | ||||
Humedad de trabajo | Derecho del 85% | ||||
Ambiente de trabajo | Al aire libre (ninguna luz del sol directa), ningún gas corrosivo, ningún gas inflamable, ninguna niebla del aceite, ningún polvo | ||||
Altitud | 1000 metros o menos |
2.The que hace juego el conductor del bldc: JKBLD480
3.Dimensions de la C.C. cepilló el motor de la C.C.: (Unit=mm)
equipo 4.Produce:
proceso 5.Production:
6.Advantages del motor cuadrado 8000rpm del bldc:
Estabilidad de la velocidad
Los sensores de effecto hall construidos en el motor de BLDC detectan el cambio en polaridad de un polo de N a un polo de S mientras que el rotor está haciendo girar. De acuerdo con el tiempo entre los cambios de estado, se determina la velocidad del rotor. Esta información entonces se alimenta al circuito de impulsión para ajustar la velocidad de la secuencia que cambia.
Operación de alta velocidad
Los sistemas cepillados y sin cepillo de DC proporcionan el esfuerzo de torsión plano sobre una gama de velocidad ancha mientras que los motores de CA pierden a menudo el esfuerzo de torsión como aumentos de la velocidad.
7.Applications de los motores sin cepillo 48V de la C.C.:
Podemos esperar ver los motores de BLDC usados en una gama de usos más amplia en el futuro. Por ejemplo, serán probablemente ampliamente utilizados conducir los robot-pequeños robots del servicio que entregan servicios en campos con excepción de la fabricación. Uno pudo pensar que los motores de pasos serían más convenientes en este tipo de uso, donde los pulsos se podrían utilizar para controlar exacto la colocación. Pero los motores de BLDC se adaptan mejor a controlar la fuerza. Y con un motor de pasos, llevar a cabo la posición de una estructura tal como un brazo del robot requeriría una corriente relativamente grande y continua. Con un motor de BLDC, todo el que sería requerido es una corriente proporcionada a la fuerza-permisión externa para un control poder-más eficiente. Los motores de BLDC pueden también substituir la C.C. cepillada simple viajan en automóvili en carros de golf y carros de la movilidad. Además de su mejor eficacia, los motores de BLDC pueden también entregar más exacto control-que a su vez pueda ampliar más lejos vida de batería.
