Lugar de origen: | Jiangsu, China (continente) |
Nombre de la marca: | Jkongmotor |
Certificación: | CE, ROHS,ISO9001 |
Número de modelo: | JK 80BLS |
Cantidad de orden mínima: | 3-10PCS |
---|---|
Precio: | US$19~US$48 |
Detalles de empaquetado: | con el cartón de la exportación. cantidad grande con la plataforma |
Tiempo de entrega: | Para las muestras, 7-15 días/para el lote, 15-25days |
Condiciones de pago: | T/T, PayPal, Western Union, L/C |
Capacidad de la fuente: | 100000PCS/Month |
Eje: | Solo | Postes: | 8 |
---|---|---|---|
Voltaje clasificado: | 48V | Velocidad clasificada: | 3000RPM |
Poder clasificado: | 110W - 440W | Esfuerzo de torsión clasificado: | 0.35N.m - el 1.4N.m |
Corriente clasificada: | 3A - 10.5A | Longitud del motor: | 78m m - 138m m |
Alta luz: | Motor de BLDC,Motor eléctrico sin cepillo de DC |

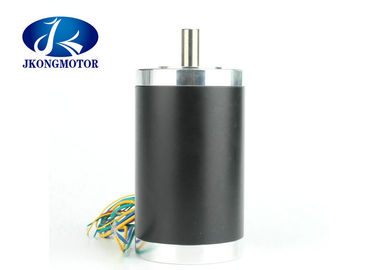

motor sin cepillo redondo 48V 310V 3000RPM de 80m m DC con el ángulo eléctrico 120Degree
1. Descripción del motor eléctrico sin cepillo de la C.C.:
Voltaje clasificado: 48V - 310V
Velocidad clasificada: 1000RPM - 4000RPM
2. Especificación de Genaral del motor sin cepillo redondo de la C.C. de 80m m
Artículo | Especificación |
Tipo de enrrollamiento | Estrella |
Ángulo de effecto hall | ángulo eléctrico de 120 grados |
El eje corre hacia fuera | 0.025m m |
Juego radial | 0.02mm@450g |
Juego de extremo | 0.08mm@450g |
Fuerza de Max.radial | forma de 115N @20mm el reborde |
Fuerza de Max.axial | 45N |
Clase del aislamiento | Clase B |
Fuerza dieléctrica | 500VDC para un minuto |
Resistencia de aislamiento | 100MΩ mínimo, 500VDC |
3. Especificación eléctrica del motor eléctrico sin cepillo de la C.C. de 80m m:
Modelo | |||||
Especificación | Unidad | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
Número de fase | Fase | 3 | |||
Número de postes | Postes | 8 | |||
Voltaje clasificado | VDC | 48 | |||
Velocidad clasificada | RPM | 3000 | |||
Esfuerzo de torsión clasificado | N.m | 0,35 | 0,7 | 1,05 | 1,4 |
Corriente clasificada | Amperios | 3 | 5,5 | 8 | 10,5 |
Poder clasificado | W | 110 | 220 | 330 | 440 |
Esfuerzo de torsión máximo | N.m | 1,05 | 2,1 | 3,15 | 4,2 |
Corriente máxima | Amperios | 9 | 16,5 | 24 | 31,5 |
Parte posterior E.M.F | V/Krpm | 13,5 | 13,3 | 13,1 | 13 |
Constante del esfuerzo de torsión | N.m/A | 0,13 | 0,127 | 0,126 | 0,124 |
Inercia del rotor | g.c㎡ | 210 | 420 | 630 | 840 |
Longitud corporal | milímetro | 78 | 98 | 118 | 138 |
Peso | Kilogramo | 1,4 | 2 | 2,6 | 3,2 |
Sensor | Honeywell | ||||
Clase del aislamiento | B | ||||
Grado de protección | IP30 | ||||
Temperatura de almacenamiento | -25~+70℃ | ||||
Temperatura de funcionamiento | -15~+50℃ | ||||
Humedad de trabajo | derecho del 85% o debajo del 85% (no condensación) | ||||
Ambiente de trabajo | al aire libre (ninguna luz del sol directa), gas anticorrosivo, Gas no inflamable, ninguna niebla del aceite, ningún polvo |
||||
Altitud | el 1000m o debajo el 1000m |
Hacer juego el conductor del motor de BLDC: JKBLS300 JKBLS750
4. Dimensiones del MOTOR redondo del bldc de 80m m: (Unit=mm)
5. Usos del motor sin cepillo de la C.C.:
Nuestros productos son ampliamente utilizados adentro
